Cum legi două clădiri prin fibră optică: media convertor peste 100 m

Răspunsul rapid

• Legi două clădiri prin fibră optică nu doar fiindcă peste 100 de metri cuprul se oprește: între clădiri, distanța e abia a doua problemă. Prima e electrică: clădirile au împământări diferite, iar cuprul le leagă și devine calea curenților de egalizare și a supratensiunilor induse de trăsnet. Fibra e din sticlă și nu conduce curent.

• Alege single-mode 9/125 (OS2, standard G.652.D) chiar și pentru 150 de metri: costă cât multi-mode sau mai puțin, acoperă zeci de kilometri și te lasă să treci la 10 Gbps schimbând doar echipamentele de la capete.

• Cea mai ieftină legătură gigabit e o pereche de media convertoare WDM BiDi, pe un singur fir (ambele sensuri circulă pe aceeași fibră, pe două lungimi de undă): un aparat emite pe 1310 nm și ascultă pe 1550 nm, celălalt exact invers. Două bucăți identice nu fac link niciodată.

• Media convertor dacă în clădirea a doua ai deja un router sau un switch fără port optic. Switch cu slot SFP (Small Form-factor Pluggable, slotul pentru module optice detașabile) dacă oricum cumperi un switch nou: scapi de alimentatoare de priză și, pe modelele administrabile, citești puterea optică recepționată din interfață.

• PoE (Power over Ethernet, alimentarea prin cablul de date) nu trece prin fibră. În clădirea îndepărtată îți trebuie 230 V local plus un switch PoE, sau un cablu hibrid, cu fire optice și conductori de cupru în aceeași manta.

Ce rezolvă fibra între două clădiri și ce nu rezolvă

Fibra optică rezolvă între două clădiri exact două lucruri: trece peste limita de 100 de metri a cuprului și rupe legătura electrică dintre cele două instalații. Nu ține loc de protecție la supratensiuni și izolează complet doar dacă în cablu nu există metal. Limita de 100 de metri e limita canalului Ethernet pe cupru: 90 de metri traseu fix plus până la 10 metri de patch corduri. Ce cablu alegi sub limita asta e discutat separat în ghidul despre cablu de rețea Cat5e, Cat6 sau Cat7. Între două clădiri însă, până și 60 de metri de cupru sunt o idee proastă, din două motive care nu țin de viteză.

Diferența de potențial între împământări. Fiecare clădire are propria priză de pământ, în sol diferit, deci între barele lor de egalizare apare aproape întotdeauna o diferență de tensiune. Un cablu ecranat legat la masă în ambele clădiri închide un circuit prin care curge curent de egalizare, iar unul neecranat lasă diferența pe transformatoarele de separare ale porturilor. Simptomele: porturi care mor unul câte unul, erori de cadru și resetări fără motiv.

Supratensiunile de la descărcări atmosferice. Un trăsnet nu are nevoie să lovească direct: o descărcare în apropiere induce tensiuni mari în orice conductor lung, iar cablul de date dintre două clădiri e exact asta. Fibra nu are ce să conducă.

Ambele limite contează la achiziție. Fibra rezolvă doar calea de date, deci descărcătoarele de supratensiune din tabloul fiecărei clădiri rămân obligatorii. Și, mai important, izolarea e reală doar dacă în cablu nu e metal: un cablu armat cu bandă de oțel conține un conductor continuu între clădiri, care trebuie legat la pământ și readuce exact problema pe care voiai să o eviți. Cere cablu complet dielectric, cu protecție antirozătoare din fire de sticlă, iar la variantele aeriene cablu autoportant dielectric (ADSS).

Dacă nu poți nici să sapi, nici să treci pe fațadă, alternativa e o legătură radio punct la punct. Adaptoarele powerline nu ajută: au nevoie de același tablou și păstrează tocmai legătura electrică de care vrei să scapi.

Single-mode sau multi-mode: între clădiri, single-mode

Între două clădiri alegi single-mode 9/125 (OS2), indiferent dacă distanța e de 150 de metri sau de opt kilometri. Diferența dintre cele două tipuri e diametrul miezului de sticlă. Multi-mode îl are gros (50 sau 62,5 µm), iar lumina se propagă pe mai multe trasee: razele reflectate des ajung mai târziu decât cele drepte, impulsurile se lărgesc și peste o anumită distanță se suprapun. Single-mode are miezul de circa 9 µm, deci lumina merge practic pe o singură cale.

Cablul single-mode e de regulă mai ieftin decât cel multi-mode, iar la 1 Gbps diferența de preț dintre echipamentele optice s-a închis aproape complet. Multi-mode rămâne justificat la 10 Gbps în aceeași clădire, unde optica de 850 nm chiar e mai ieftină.

Culorile mantalei ajută la identificare, dar doar la cablurile de interior: portocaliu la OM1 și OM2, turcoaz la OM3 și OM4, galben la single-mode. Cele de exterior sunt aproape întotdeauna negre.

Un fir sau două: WDM BiDi și regula perechii complementare

Pe un singur fir de fibră ai nevoie de două aparate diferite, o pereche WDM BiDi complementară; pe două fire, cele două aparate sunt identice. Legătura clasică folosește două fire: pe unul emite capătul A și recepționează capătul B, pe celălalt invers.

Varianta WDM BiDi (Wavelength Division Multiplexing bidirecțional) trimite ambele sensuri pe un singur fir, folosind două lungimi de undă pe care un filtru optic din transceiver le desparte. Consecința e regula pe care se împiedică toată lumea: cele două aparate nu pot fi identice. Unul emite pe 1310 nm și recepționează pe 1550 nm, celălalt invers. Dacă montezi același model la ambele capete, niciunul nu aude nimic, iar LED-ul optic (FX Link) rămâne stins deși portul de cupru se aprinde normal.

La gama TP-Link, perechea gigabit e MC211CS plus MC212CS, iar la 100 Mbps MC111CS plus MC112CS; cifra din sufix (2 sau 20) e distanța maximă în kilometri. În fișele producătorului, MC211CS emite pe 1550 nm și recepționează pe 1310 nm, iar MC212CS invers. Verifică totuși linia „TX / RX" de pe eticheta fiecărei unități înainte de montaj: e singura verificare care nu costă nimic.

Chiar dacă mergi pe BiDi, trage un cablu cu cel puțin patru fire: diferența de preț e mică, iar firele libere rămân rezervă. Dacă ai deja un cablu cu două fire, varianta duplex clasică, cu două aparate identice, e la fel de bună.

Media convertor sau switch cu slot SFP

Alegi media convertorul dacă păstrezi routerul sau switch-ul existent din clădirea a doua, și switch-ul cu slot SFP dacă oricum cumperi echipament nou.

Media convertorul se leagă între fibră și un port RJ-45: nu schimbi nimic în rest, dar adaugi două alimentatoare de priză, deci două puncte de defect.

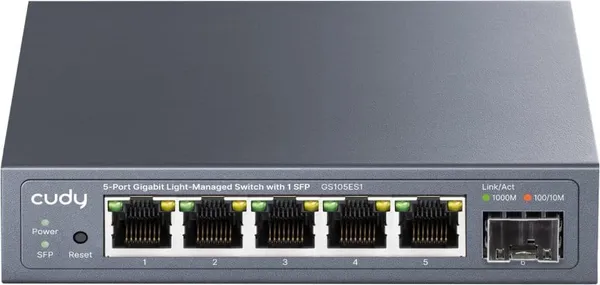

Switch-ul cu slot SFP mută conversia într-un echipament pe care oricum îl ai. Pe modelele administrabile primești în plus DDM (numit și DOM): citești din interfață puterea optică recepționată în dBm, temperatura și tensiunea modulului. E singurul mod prin care vezi că traseul se degradează înainte ca linkul să cadă.

Există și varianta de mijloc: un media convertor cu slot SFP, la care schimbi doar modulul dacă traseul se lungește. Iar dacă ai rack în clădirea a doua, convertoarele și caseta stau acolo, nu pe un raft; ordinea în rack e tratată în ghidul despre organizarea unui rack de 19 inch.

Ce trebuie să se potrivească la un modul SFP

Un modul SFP se potrivește la un link doar dacă bifează patru lucruri deodată: viteza, tipul fibrei și distanța, lungimea de undă și codarea de producător. Slotul e gol la cumpărare, deci modulul se comandă separat.

1. Viteza. Un modul de 1,25 Gbps nu merge într-un link de 10 Gbps și invers; ambele capete trebuie să aibă module de aceeași viteză.

2. Tipul fibrei și distanța. Single-mode 1310 nm pentru 10 km, module dedicate pentru 20, 40 sau 80 km, multi-mode 850 nm pentru sub 550 de metri. Distanța din denumire e un maxim teoretic, nu o țintă.

3. Perechea de lungimi de undă, dacă mergi pe un singur fir. Ca și la media convertoare, modulele BiDi se cumpără în pereche complementară, nu două bucăți identice.

4. Codarea de producător. Multe switch-uri administrabile acceptă doar module codate pentru marca lor și le refuză pe restul. Verifică lista de compatibilitate a switch-ului înainte de comandă, nu după.

Toate modulele SFP folosesc conector LC. Există și module SFP cu port RJ-45, care transformă un slot optic liber într-un port de cupru.

Conectori: SC sau LC, UPC sau APC

La echipamentele Ethernet folosești conectori UPC, cu carcasă albastră, la ambele capete: format SC pe media convertoare, format LC pe modulele SFP. SC e conectorul pătrat, cu ferulă de 2,5 mm și blocare prin împingere, întâlnit pe majoritatea media convertoarelor. LC are ferula de 1,25 mm, e cam jumătate ca dimensiune și se prinde cu o clemă ca a mufei RJ-45; e formatul universal al modulelor SFP. Un patch cord cu LC la un capăt și SC la celălalt leagă direct un switch cu SFP de un media convertor.

A doua diferență e polizarea vârfului de ceramică, și aici se fac pagube. UPC (Ultra Physical Contact) are capătul bombat, cu axa perpendiculară pe fibră, carcasă și adaptor albastre, și o pierdere de reflexie de peste 50 dB. APC (Angled Physical Contact) are vârful șlefuit la 8 grade, carcasă și adaptor verzi, și peste 60 dB, fiindcă lumina reflectată e deviată în înveliș. APC se folosește la rețelele operatorilor de internet și televiziune; echipamentele Ethernet, inclusiv modulele SFP, sunt aproape fără excepție UPC.

Nu cupla niciodată un conector verde cu unul albastru. Mecanic intră, fiindcă formatul e același, dar suprafețele nu se ating pe toată fața: rămâne un spațiu de aer care aruncă pierderea la valori imprevizibile, iar muchia conectorului înclinat zgârie definitiv ferula celuilalt.

Nu atinge niciodată fața ceramică a unui conector și scoate capacele de protecție doar în momentul cuplării: praful și grăsimea de pe deget sunt cauza cea mai frecventă a linkurilor slabe. Se curăță cu alcool izopropilic și șervețel fără scame.

Bugetul optic: calculul care îți spune dinainte dacă linkul merge

Un link optic merge dacă pierderea totală a traseului rămâne sub bugetul optic al aparatelor și dacă la receptor nu ajunge prea multă lumină. Ambele condiții se verifică pe hârtie, înainte de comandă.

Buget optic (dB) = putere minimă emisă (dBm) - sensibilitatea receptorului (dBm)

Pierdere pe traseu (dB) = km x atenuare per km + perechi de conectori x 0,5 dB + suduri x 0,1 dB

Un modul sau convertor single-mode de 20 km are, tipic, putere emisă între -9 și -3 dBm și sensibilitate în jur de -23 dBm, deci un buget de circa 14 dB. Verifică-le în fișa aparatului tău.

Exemplu: 800 de metri între două clădiri, fibră single-mode la 1310 nm, două suduri la casetele de joncțiune și patru perechi de conectori pe traseu.

Cu 14 dB buget și 2,5 dB pierdere, rezerva e de peste 11 dB: linkul merge, cu marjă și pentru un conector murdar.

Verificarea a doua e cea uitată: puterea maximă de intrare a receptorului, în fișă receiver overload, de regulă în jur de -3 dBm. În exemplul de 800 de metri, în cel mai bun caz emițătorul dă -3 dBm, deci la receptor ajung -5,5 dBm, sub prag. Dacă însă legi două module de 40 sau 80 km printr-un patch cord de câțiva metri, pierderea e sub 1 dB și receptorul se saturează: linkul fie nu se ridică, fie merge cu erori. Se rezolvă cu un atenuator optic fix de 5-10 dB, dar mai simplu e să nu cumperi module de 40 km pentru 300 de metri.

100 Mbps sau 1 Gbps

Diferența de preț dintre un convertor de 100 Mbps și unul gigabit e mică, deci gigabit e alegerea implicită. Trei detalii care nu sunt evidente:

• Pe fibră nu există autonegociere între viteze: un convertor de 100 Mbps și unul de 1 Gbps nu fac link niciodată.

• La multe convertoare gigabit, portul RJ-45 lucrează doar la 1000 Mbps. Dacă la capăt ai un echipament vechi de 100 Mbps, verifică în fișă dacă portul de cupru acceptă și 10/100.

• Funcția LFP (Link Fault Pass-through), prezentă pe multe modele sub forma unui comutator DIP, merită pornită: când fibra se rupe, convertorul stinge și portul de cupru, iar switch-ul de lângă vede legătura căzută în loc să trimită trafic într-o linie moartă.

Debitul util real pe o legătură gigabit e în jur de 940 Mbps, iar latența adăugată e neglijabilă: câteva microsecunde la conversie și circa 5 microsecunde per kilometru de fibră.

Alimentarea la capătul îndepărtat: PoE nu trece prin fibră

Fibra duce date, nu curent, deci alimentarea echipamentelor din clădirea a doua se rezolvă local. Ai trei variante.

1. 230 V local plus un switch PoE. Varianta normală: convertorul sau switch-ul cu SFP preia fibra, iar switch-ul PoE alimentează camerele sau punctele de acces. Câți wați îți trebuie e explicat în ghidul despre switch-uri PoE af, at și bt.

2. Cablu hibrid, cu fire optice și conductori de cupru în aceeași manta. Costă mai mult și readuce metal pe traseu, deci reia discuția despre împământare.

3. Fără fibră deloc, dacă e vorba de un singur consumator la 150-250 de metri: unele switch-uri PoE au un mod extins care duce alimentarea și datele dincolo de 100 de metri, cu prețul limitării la 10 Mbps. Montajul camerelor de exterior e tratat în ghidul despre camere WiFi sau PoE.

Cum ajunge fibra la conector și cum o pozezi

Cablul de exterior se termină la fiecare capăt într-o casetă de joncțiune, prin sudură cu pigtail sau cu conectori rapizi mecanici. Sudura cu pigtail e standardul: un capăt gata mufat din fabrică se sudează prin arc electric la fibra din cablu, într-o casetă de joncțiune, cu o pierdere de 0,02-0,1 dB; aparatul costă mult, deci plătești un instalator pe joncțiune. Conectorii rapizi mecanici se montează manual, cu o pierdere tipică de 0,2-0,5 dB per conector: de câteva ori mai mult, dar bugetul optic al unei legături de câteva sute de metri suportă lejer diferența. Cablul preconectorizat vine gata mufat și testat din fabrică, cu două condiții: tubul să fie destul de larg pentru conectori și aceștia să aibă manșon de tragere.

Traseul subteran e varianta bună: tub PE-HD de 32-40 mm cu fir pilot, la 50-80 cm adâncime pe proprietate privată, mai adânc la traversarea unei alei carosabile, cu bandă de avertizare deasupra. Aerian merge când săpătura nu e posibilă, dar cablul trebuie să fie autoportant dielectric sau cu element de tracțiune separat; unul de interior se rupe la prima chiciură.

Respectă raza minimă de curbură din fișa cablului, în general de circa zece ori diametrul exterior în repaus și de douăzeci de ori în timpul tragerii, și lasă 2-3 metri rezervă colăcită la fiecare capăt. O îndoire strânsă la intrarea prin perete lasă lumina să scape din miez și dă un link care merge azi și cade mâine. Patch cordurile le iei din cabluri de rețelistică, iar aparatele active din media convertoare și switch-uri.

Checklist înainte de comandă

1. Tipul fibrei: single-mode 9/125 pentru orice trece dintr-o clădire în alta.

2. Un fir sau două: pe un singur fir comanzi o pereche complementară WDM, nu două bucăți identice.

3. Conectorul și polizarea: SC sau LC, UPC (albastru) peste tot, inclusiv pe adaptoarele din casetă.

4. Viteză identică la ambele capete și, la convertoarele gigabit, ce acceptă portul RJ-45.

5. Bugetul optic: putere emisă minus sensibilitate față de pierderea calculată, plus puterea maximă de intrare.

6. Cablu complet dielectric pentru exterior și 230 V la capătul îndepărtat.

Greșeli care se plătesc

• Două convertoare BiDi identice. Cea mai frecventă comandă greșită: LED-ul optic rămâne stins la ambele capete și pare defect hardware.

• Cablu armat cu oțel între clădiri. Anulează exact izolarea pentru care ai ales fibra.

• Conector verde în adaptor albastru. Pierdere mare și ferulă zgâriată definitiv.

• Module de 40 sau 80 km pe un traseu scurt. Receptorul se saturează.

• Modul SFP necodat într-un switch administrabil. Portul îl refuză și cauți defectul în fibră.

• Ai uitat că PoE nu trece. Camerele din clădirea a doua rămân nealimentate.

Pe scurt

• Între două clădiri, fibra nu e despre viteză, ci despre ruperea legăturii electrice. Izolarea e însă reală doar cu cablu complet dielectric: armătura de oțel readuce conductorul pe care voiai să îl elimini.

• Single-mode 9/125 pentru orice legătură între clădiri, chiar și la 100 de metri. Multi-mode rămâne pentru distanțe scurte, în aceeași clădire.

• Pe un singur fir mergi cu o pereche WDM complementară: un capăt emite pe 1310 nm și ascultă pe 1550 nm, celălalt invers.

• Media convertor dacă păstrezi echipamentele existente, switch cu slot SFP dacă oricum cumperi switch nou.

• Calculează bugetul optic înainte de comandă și verifică și limita de sus: un modul de 40 km pe 300 de metri saturează receptorul, deci cere atenuator.

• PoE nu trece prin fibră, deci planifică 230 V și un switch PoE în clădirea îndepărtată.
