Cum organizezi un rack de rețea de 19 inch: adâncime, PDU, răcire

Gama de cabinete de perete și de podea e la cabinete metalice server.

Ordinea echipamentelor, de sus în jos

Ordinea corectă într-un rack de rețea e patch panel sus, switch-ul imediat sub el, router și rafturi la mijloc, UPS și baterii la bază, PDU în spate. Planul de elevație, adică harta pe hârtie a fiecărei unități U, se face înainte de prima piuliță colivie, după trei principii: greutatea coboară, datele rămân sus, iar ce atingi des stă la înălțimea ochilor.

Perechea patch panel plus switch se repetă: cu două panouri și două switch-uri le intercalezi panou, switch, panou, switch, ca fiecare cordon să rămână de 25 de centimetri. Toate panourile sus și toate switch-urile jos e rețeta pentru cordoane de doi metri și un ghem de nedescurcat.

Patch panel și switch: perechea care omoară spaghetele

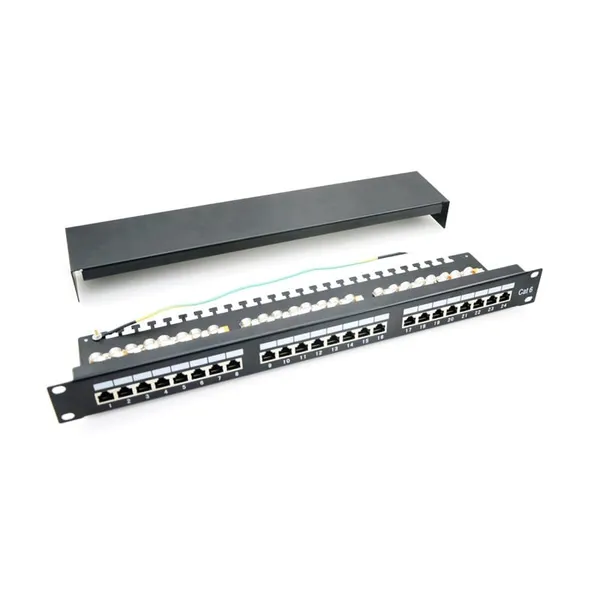

Patch panel-ul e panoul de 1U pe care se termină definitiv cablurile trase prin pereți, iar rolul lui e mecanic: mișcarea se mută pe cordoane flexibile. Cablul din perete are conductor masiv și e făcut să stea nemișcat; cordonul de legătură are conductor lițat și e făcut să fie mutat. Terminarea se face pe spatele panoului, prin contacte cu deplasare de izolație (tip Krone sau 110) ori în module keystone, adică prize RJ45 individuale care se clipsează în panou. Mufat direct în switch, conductorul rigid se îndoaie la fiecare mutare chiar la intrarea în mufă, iar ruperile apar după luni, ca pierderi intermitente de pachete.

Trei decizii la patch panel. Ecranat sau nu: la traseu ecranat, panoul trebuie ecranat și legat la bara de împământare, altfel ecranul nu ecranează nimic; categoria de cablu și diferența dintre UTP și FTP sunt în ghidul despre cablu de rețea Cat5e, Cat6 și Cat7. Echipat sau modular: panourile echipate se montează mai repede, cele modulare acceptă keystone de categorii diferite. Cu bară de susținere în spate, care ține fasciculul și scutește contactele de tracțiune.

Ordinea firelor și alegerea între T568A și T568B sunt subiectul altui ghid, schema de mufare RJ45; în rack contează să fii consecvent pe toate porturile. Pentru legătura panou-switch, cordoanele de 0,25 m și 0,5 m schimbă complet aspectul cabinetului.

Selecția pe lungimi e la patch cord. Dacă switch-ul alimentează camere sau puncte de acces, verifică-i bugetul de putere înainte să numeri porturile: e detaliat în ghidul despre switch PoE af, at sau bt, iar modelele sunt la switch PoE 24 porturi.

PDU: cum distribui alimentarea în rack

Alimentarea din rack se distribuie cu un PDU, bara de prize construită pentru montaj în 19 inch, nu cu un prelungitor de plastic aruncat pe fundul cabinetului. PDU orizontal de 1U are uzual 6-9 prize Schuko sau 8-12 conectori IEC C13 și e varianta pentru cabinete de perete și de podea mici.

PDU vertical, zero-U (adică nu ocupă nicio unitate U), se prinde pe lonjeronul din spate și duce 16-32 de prize; are sens de la cabinete de podea de 27U în sus.

Schuko e comod pentru routere, NVR-uri și alimentatoare externe, dar conectorii IEC C13 pentru 10 A și C19 pentru 16 A sunt standardul de rack: nu ies din priză când tragi de un cablu vecin. Există și PDU-uri cu măsurare, care arată curentul consumat, și comutabile, care repornesc o priză din browser.

Calculul: un circuit de 16 A la 230 V dă 3.680 W teoretic, dar pentru sarcină permanentă socotești 70-80 la sută, adică 2.500-2.900 W utili. Un rack cu un switch PoE de 250 W, un NVR de 60 W și un router de 20 W stă sub 400 W, deci o priză normală ajunge; peste 2.000 W constant ceri un circuit dedicat.

Gama e la PDU. Protecția la supratensiune și filtrele de rețea sunt în ghidul despre prelungitoare cu protecție; nu lega PDU-uri în cascadă unul în altul.

Unde pui UPS-ul și bateriile

UPS-ul rackabil se montează la baza cabinetului, în primele 2-4 unități, cu pachetul de baterii imediat lângă el. E aproape întotdeauna obiectul cel mai greu din rack: un model de 1-3 kVA cu bateriile la bord cântărește tipic 20-45 kg. Regula mecanică e mai importantă decât pare: un UPS de peste 15 kg nu se prinde doar în cele patru șuruburi din urechile frontale. Urechile sunt pentru fixare, nu pentru susținere; ai nevoie de șine laterale, de un raft sau de montanții din spate, altfel îndoi tabla în câteva luni.

Lanțul de alimentare merge într-un singur sens: rețea, UPS, PDU, echipamente. Pe UPS pui doar ce trebuie să supraviețuiască penei, adică switch, router, NVR și modemul furnizorului. Modelele sunt la UPS montabil în rack, iar alegerea propriu-zisă, între line-interactive și dublă conversie, e în ghidul despre UPS pentru PC.

Răcirea: fluxul de aer, ușa de sticlă și ventilatoarele de plafon

Un cabinet închis se răcește cu admisie de aer jos și evacuare în plafon, cu ventilatoare pe termostat dimensionate la 3 x puterea în wați împărțită la creșterea de temperatură acceptată. Într-o cutie de tablă închisă practic toată puterea consumată se transformă în căldură: 400 W de consum înseamnă 400 W de încălzire. Echipamentele rackabile serioase au flux față-spate, adică trag aer rece prin panoul frontal și îl scot fierbinte în spate. Switch-urile mici, NVR-urile și routerele suflă lateral sau se bazează pe convecție, iar într-un cabinet cu ușă de sticlă convecția nu are pe unde să se producă.

• Admisie jos, evacuare sus. Ai nevoie de o grilă în partea de jos și de o unitate de ventilație în plafon; un ventilator care suflă într-o cutie etanșă nu răcește, doar amestecă aerul cald.

• Estimează debitul: Debit (m3/h) = 3 x Putere (W) / Creșterea de temperatură acceptată (°C). Pentru 300 W și 10 grade rezultă circa 90 m3/h. Un ventilator de 120 mm dă tipic 100-160 m3/h în aer liber și pierde o parte prin grile, deci două acoperă cazul cu marjă.

• Ține aerul de la intrare la 18-27 grade, intervalul recomandat uzual pentru echipamente IT. Contează temperatura la intrarea în echipament, nu cea din cameră.

• Pune ventilatoarele pe termostat, cu pornire pe la 30-35 de grade: mai puțin praf, mai puțin zgomot, ventilatoare mai longevive.

• Ușa de sticlă blochează fluxul. E acceptabilă doar la echipamente pasive și cu ventilație forțată în plafon; unde ai servere sau UPS-uri, ușa metalică perforată cu arie deschisă mare e obligatorie.

• Panourile de obturare, adică panourile oarbe care închid unitățile U goale, contează unde există flux față-spate. La un rack cu servere, un spațiu gol lasă aerul fierbinte din spate să se întoarcă în fața echipamentului de deasupra, iar panourile oarbe rup bucla; la un rack de rețea cu switch-uri care suflă lateral, câștigul e mic.

Contează și locul cabinetului: un rack închis într-un dulap de hol, într-un pod neaerisit sau deasupra unui calorifer stă cu 10-15 grade peste temperatura camerei, oricâte ventilatoare are.

Împământarea: partea pe care o sare toată lumea

Cabinetul, ușile și panourile laterale se leagă la o bară de împământare montată în rack, iar bara pleacă mai departe la bara de egalizare a potențialelor din clădire. Un cabinet metalic nelegat la pământ e două riscuri deodată: electrocutare dacă un cablu de 230 V atinge tabla și descărcări electrostatice care ard porturile Ethernet.

Vopseaua de pe rack e izolator, iar balamalele nu asigură continuitate electrică. De aceea producătorii pun știfturi filetate pe uși și pe panourile laterale: fiecare element metalic detașabil se leagă la șasiu cu o tresă flexibilă de cupru, nu cu un șurub oarecare. Bara de împământare se montează la baza cabinetului, iar conductorul care pleacă din ea spre clădire e galben-verde.

Secțiunea se ia din proiectul electric, iar practica uzuală în instalațiile mici pornește de la 6 mm2; normele de referință pentru cablarea structurată sunt seria EN 50174 și EN 50310, iar dacă atingi tabloul lucrarea o face un electrician autorizat. Împământarea rack-ului protejează la atingere și la electrostatică, dar nu ține loc de protecție la supratensiune din tablou.

Cablare, etichetare și cod de culori

Trei reguli țin cablarea curată: benzi velcro, rază de îndoire respectată și etichete identice la ambele capete.

Benzi velcro, nu coliere zimțate. Un colier de plastic strâns cu patentul turtește perechile torsadate, iar geometria lor e exact ce ține performanța la frecvențe mari: rezultatul e diafonie crescută și un link care nu mai trece testul. Fasciculul se leagă lejer, cât să stea, nu cât să lase urmă.

Respectă raza de îndoire: la cablul de patru perechi, cel puțin patru ori diametrul exterior, adică peste 25 mm la un Cat6 de circa 6 mm. Îndoirea în unghi drept peste o muchie de tablă strică cablul chiar dacă merge la prima măsurătoare, iar la tragere nu depăși forța din fișa cablului, uzual în jur de 110 N. Lasă și o buclă de rezervă de 30-50 cm în spatele patch panel-ului, pentru a doua șansă la remufare.

Etichetează la ambele capete, cu același identificator pe portul din patch panel și pe priza din perete, pe etichete tipărite. Seria TIA-606 e standardul de administrare a documentației, dar într-un rack mic contează consecvența și o schemă lipită pe interiorul ușii. Codul de culori e o convenție de casă: albastru pentru date, galben pentru camerele PoE, roșu pentru uplink și WAN, negru pentru alimentare. Și separă alimentarea de date, 230 V pe o parte a cabinetului și rețeaua pe cealaltă. Organizatoarele și bridele sunt la accesorii retelistica.

Ordinea de montaj, pas cu pas

Montajul merge invers față de utilizare: întâi cabinetul gol și alimentarea, apoi cablarea fixă, la final echipamentele active și ventilația.

1. Fă lista: fiecare echipament cu înălțimea în U și adâncimea în mm, plus rezerva de 30-40 la sută.

2. Montează cabinetul gol și reglează montanții în adâncime înainte de primul echipament.

3. Alimentarea întâi: PDU pe montanții din spate, UPS la bază pe șine sau raft.

4. Patch panel-ul sus, cu cablurile din pereți terminate pe contacte și fixate în bara din spate.

5. Testează fiecare port cu un tester înainte de montarea switch-ului; într-un rack plin, depanarea costă mult mai mult.

6. Switch-ul imediat sub patch panel, legat cu cordoane de 0,25 sau 0,5 m, în ordinea porturilor.

7. Router, rafturi, NVR, apoi organizatoarele de cabluri.

8. Etichete și schema pe ușă, cât ai totul proaspăt în minte.

9. Ventilația la final. Lasă rack-ul închis o oră sub sarcină și măsoară temperatura la intrare.

Greșelile care se plătesc

Cele mai scumpe greșeli la un rack de rețea sunt de dimensionare, nu de montaj.

• Cabinet ales după înălțime, nu după adâncime. Cel mai frecvent retur: switch PoE de 24 de porturi comandat pentru un rack de 450 mm.

• Rack umplut din prima. Fără 30 la sută liber, orice adăugare înseamnă demontat jumătate din instalație.

• Coliere zimțate strânse cu patentul. Deformează perechile și pierzi din performanță, fără urmă vizibilă.

• PDU montat peste porturile switch-ului. Cablurile groase acoperă LED-urile și blochează cordoanele.

• UPS greu prins doar în urechile frontale. Montanții se îndoaie și echipamentul cade.

• Ușă de sticlă plus switch PoE, fără ventilație. Cutie etanșă cu radiator înăuntru.

• Cabluri din perete mufate direct în switch. Conductorul masiv se rupe la îndoire, intermitent și greu de găsit.

• Uși nelegate la șasiu. Vopseaua izolează, deci ușa rămâne fără împământare.

• Zero etichete. La prima defecțiune pierzi o oră ca să afli ce cablu merge unde.

Pe scurt

• Numeri unitățile U (1U = 44,45 mm), adaugi 30-40 la sută rezervă, apoi alegi adâncimea: cel mai adânc echipament plus circa 150 mm.

• 450 mm doar pentru patching, 600 mm pentru rețele cu switch PoE și NVR, 800 mm pentru echipamente lungi, minimum 1000 mm pentru servere cu braț de management.

• De sus în jos: patch panel, switch imediat sub el, router și rafturi la mijloc, UPS și baterii la bază, PDU în spate sau vertical.

• Cablul din perete se termină pe patch panel, iar legătura la switch o fac doar cordoane lițate de 0,25-0,5 m, prinse cu velcro.

• Toată puterea consumată devine căldură: admisie jos, evacuare sus, ventilatoare pe termostat, debitul estimat cu 3 x W împărțit la creșterea de temperatură.

• Ușile se leagă la șasiu cu trese de cupru, cabinetul la bara de egalizare a clădirii, iar cablurile se etichetează la ambele capete.
