Camere de exterior: wireless sau cablu PoE? Distanțe și montaj

Răspunsul rapid

La exterior, diferența dintre o cameră wireless și una cu cablu se vede în distanță și în ce se află pe traseu între cameră și restul sistemului, nu în preț. PoE (Power over Ethernet) înseamnă date și alimentare pe același cablu de rețea, iar Wi-Fi înseamnă radio plus o priză de 230 V lângă cameră.

• Wi-Fi nu are o distanță în metri, are un buget de semnal. Dacă în punctul de montaj telefonul arată sub -70 dBm, o cameră care transmite continuu va pierde cadre.
• PoE are o distanță exactă: 100 de metri de la switch sau recorder până la cameră, pe cupru integral cu conductor solid. E limita standardului Ethernet, nu o marjă comercială.
• Între 100 și circa 250 de metri, treci portul pe modul extins al switch-ului, care coboară viteza la 10 Mbps: ajunge pentru 4MP, e strâmt pentru 4K.
• Peste atât: fibră optică cu două convertoare media, dacă ai curent la capătul îndepărtat, sau o punte Wi-Fi punct la punct între două antene de exterior.
• Unde nu ajunge niciun cablu: cameră cu acumulator, panou solar și SIM 4G, cu înregistrare la eveniment, nu continuă.
• Montajul decide imaginea mai mult decât rezoluția: 2,5 până la 3 metri în punctele de trecere, cu lentila în afara streșinii.

Ce rezoluție îți trebuie, câte camere, ce recorder, cât hard disk și ce spune legea despre camera care prinde strada sunt tratate separat, în ghidul de bază pentru casă. Ghidul de față acoperă strict distanțele, traseele și montajul la exterior.

De la ce distanță, ce soluție

Distanța până la cameră decide soluția: Wi-Fi sub 30 de metri, PoE direct până la 100, mod extins până la circa 250, iar peste atât fibră optică sau punte Wi-Fi punct la punct.

Wi-Fi la exterior: bugetul de semnal, nu numărul de metri

O cameră Wi-Fi de exterior nu are o rază garantată în metri, spre deosebire de una cu cablu: merge stabil doar dacă semnalul măsurat în punctul de montaj trece de -65 dBm.

O cameră montată la 8 metri de router, dar dincolo de o fațadă termoizolată, merge mai prost decât una la 30 de metri cu vedere directă spre casă. Semnalul se măsoară în decibeli, iar fiecare obstacol scade din buget.

Ordinele de mărime raportate în literatura de specialitate la 2,4 GHz: un perete de beton armat costă în jur de 15 dB, iar un geam cu strat low-E, cel folosit azi la aproape orice termopan nou, poate ajunge la 30 dB, pentru că stratul metalic reflectă unda. În spațiu liber, fiecare 6 dB pierduți înjumătățesc distanța utilă.

Două lucruri ratează majoritatea instalărilor. Întâi, legătura e asimetrică: camera emite cu antenă mică și putere mică, deci faptul că telefonul tău prinde bine acolo nu garantează că imaginea urcă înapoi. Apoi banda: camerele de exterior lucrează aproape toate doar pe 2,4 GHz, unde stau și telefoanele, și rețelele vecinilor.

Testul care costă zero: du telefonul în punctul de montaj, la înălțimea camerei, cu spatele spre perete, și citește nivelul în dBm. Peste -65 dBm e confortabil, sub -75 dBm nu monta o cameră care înregistrează continuu. Dacă ești la limită, muți routerul sau tragi un cablu. Gama e în camere Wi-Fi de exterior.

Un detaliu care schimbă calculul: camera Wi-Fi tot are nevoie de curent, iar traseul de 230 V până la ea e adesea mai lung decât ar fi fost un cablu de rețea.

Cei 100 de metri ai PoE și de unde vine cifra

Avantajul camerelor PoE la exterior e traseul: același cablu duce datele și alimentarea până la 100 de metri, fără priză de 230 V lângă cameră. Cifra vine din standardele de cablare structurată pentru un canal complet: circa 90 de metri de cablu fix plus patch cordurile de la capete. Nu e o marjă pe care o poți împinge, iar alimentarea a fost proiectată în jurul ei. IEEE 802.3af (PoE) livrează până la 15,4 W la portul switch-ului și garantează 12,95 W la dispozitiv; diferența dintre cifre e exact bugetul de pierdere pe 100 de metri de cablu. La 802.3at (PoE+) raportul e 30 W / 25,5 W, iar la 802.3bt se ajunge la 60 W / 51 W (Tip 3) și 90 W / 71,3 W (Tip 4).

O cameră IP fixă de exterior cu infraroșu consumă tipic câțiva wați, în zona 4 până la 8 W, deci intră lejer în 802.3af; depășesc bugetul camerele motorizate, cele cu iluminare albă puternică și carcasele cu încălzire. Verifică pe fișă consumul maxim, nu pe cel mediu, și bugetul total de putere al switch-ului, care nu e același lucru cu numărul de porturi: vezi ghidul despre 802.3af, at și bt, switch-uri și switch PoE cu 8 porturi.

Ce strică cel mai des calculul e cablul CCA, cu conductor de aluminiu cuprat: rezistență mai mare, pierdere mai mare pe traseu, iar camera se restartează seara, când pornesc ledurile infraroșu. Defecțiunea apare la primul apus după instalare și nimeni nu o leagă de cablu. Pentru trasee PoE lungi: cupru integral, conductor solid.

Peste 100 de metri: mod extins, fibră sau punte Wi-Fi

Peste 100 de metri ai trei soluții: modul extins al switch-ului, până la circa 250 de metri la 10 Mbps; fibra optică, dacă ai 230 V la capătul îndepărtat; punte Wi-Fi punct la punct, dacă ai vizibilitate directă.

Modul extins (Extend). Unele switch-uri PoE, la TP-Link ca și la Hikvision, coboară portul la 10 Mbps și duc date plus alimentare până la circa 250 de metri. Nu face parte din standard, deci depinde de model. Verifică bitrate-ul camerei: un flux de 4MP cu H.265 stă tipic în 4 până la 6 Mbps și încape, dar o cameră 4K la bitrate mare, sau două camere pe același traseu, nu.

Fibra optică. Cu 230 V la capătul îndepărtat, o pereche de convertoare media pe fibră monomod duce legătura la kilometri. Avantajul pe care cuprul nu îl are: fibra nu conduce electricitate, deci taie drumul supratensiunilor induse între două clădiri. Costul e curentul, un switch PoE mic dincolo și o cutie în care să stea.

Extender PoE sau switch intermediar. Fiecare salt îți mai dă 100 de metri, dar pune un echipament activ în mijlocul curții, care trebuie să stea în doză etanșă și care devine punctul unde pică sistemul după prima iarnă. Soluție de rezervă, nu implicită.

Camerele cablate sunt în camere de supraveghere PoE și în camere de supraveghere.

Punte Wi-Fi punct la punct pentru anexă, garaj sau depozit

O punte Wi-Fi punct la punct e o legătură radio dedicată între două antene CPE (Customer Premises Equipment) de exterior, orientate strict una spre cealaltă și separată de rețeaua casei. E soluția când între casă și clădirea de supravegheat e teren pe care nu vrei să sapi. Producătorii declară kilometri în linie vizuală directă, deci pentru un garaj la 150 de metri soluția e supradimensionată, cu o condiție: vizibilitate reală între antene. Un copac care crește strică legătura treptat, ca scădere de viteză, nu ca deconectare bruscă.

Capcana de alimentare, care se soldează cu un retur: multe CPE-uri de exterior merg pe PoE pasiv la 24 V, prin injectorul din cutie, nu pe 802.3af, deci într-un switch PoE obișnuit pur și simplu nu pornesc. Injectorul pasiv are și propria limită de traseu, tipic în jur de 60 de metri la echipamentele de exterior.

Vezi access point, access point outdoor cu PoE și ghidul despre router, mesh sau access point.

Ce cablu tragi la exterior și pe unde îl treci

Un traseu de exterior cere cablu cu manta din polietilenă, conductor de cupru integral și tub de protecție.

• Manta de exterior. Mantaua neagră din polietilenă rezistă la ultraviolete; cea albă din PVC, de interior, crapă după una sau două veri și lasă apa în cablu.
• Ecranat, când traseul are companie. FTP sau S/FTP dacă merge paralel cu instalația electrică, pe lângă motoare, pompe sau invertoare. Diferențele sunt în ghidul despre Cat5e, Cat6 și Cat7.
• Separare de 230 V. Nu împărți tubul cu alimentarea. Normele dau distanțe minime în funcție de ecranare; în practică, la paralelisme lungi păstrează 20 de centimetri sau folosește cablu ecranat.
• Îngropat înseamnă în tub. Tub rigid sau copex greu la 40 până la 60 de centimetri, cu sfoară de tragere lăsată pentru viitor. Direct în pământ intră doar cablul declarat pentru îngropare directă.
• Nicio mufă sub pământ. Toate îmbinările stau în doze etanșe, deasupra solului.
• Buclă de picurare. La intrarea în cameră, lasă cablul să coboare sub nivelul conectorului, ca apa să se scurgă înainte de mufă.

Gama e în cabluri rețelistică, iar variantele ecranate în cablu FTP.

Supratensiuni și trăsnet: partea pe care o sar aproape toți

Un cablu de 60 sau 150 de metri întins prin curte este, electric vorbind, o antenă. Nu îți trebuie o lovitură directă: o descărcare la câteva zeci de metri de traseu induce în conductoare un impuls care intră în switch și, prin el, în recorder. Rezultatul tipic e un port ars sau un NVR mort, după o furtună.

Ce reduce riscul, în ordinea eficienței: fibra optică între clădiri, pentru că nu conduce; descărcătoare PoE montate la fiecare capăt al traseului exterior și legate la o priză de pământ locală; legarea la masă a stâlpilor și gardurilor metalice pe care stau camere. Ecranul cablului se conectează conform instrucțiunilor descărcătorului, ca să nu creezi bucle de masă.

Nimic din toate acestea nu oprește o lovitură directă; scopul e să nu pierzi echipamentul din supratensiuni induse, care sunt cazul frecvent. Priza de pământ și echipotențializarea le lași pe seama unui electrician autorizat.

Înălțimea, unghiul și lumina

O cameră de exterior se montează la 2,5 până la 3 metri în punctele prin care oamenii trec obligatoriu, cu lentila scoasă în afara streșinii.

• 2,5 până la 3 metri în punctele de trecere. Destul de sus cât să nu fie la îndemână, destul de jos cât să prinzi fața. Peste 4 metri, înclinată abrupt, camera vede creștete: bun pentru ansamblu, inutil pentru identificare.
• Distanța IR din fișă e nominală. Cei 30, 50 sau 80 de metri sunt cât ajunge iluminatorul pe un obiect reflectorizant, în condiții de test. Infraroșul se împrăștie odată cu unghiul lentilei: 2,8 mm cu IR de 30 de metri luminează larg și aproape, nu îngust și departe.
• Reflexiile albesc imaginea. Un perete alb, streașina, un gard sau un geam la sub un metru în conul infraroșului trimit lumina înapoi în lentilă. Montează lentila în afara streșinii și nu filma prin geam.
• Lumina albă are un cost social. Dă imagine color noaptea, dar e vizibilă și deranjează vecinii. Alege modelele care o aprind doar la eveniment.
• Insectele și pânzele de păianjen atrase de leduri produc alarme false; montajul sub streașină și o curățare de două ori pe an rezolvă majoritatea cazurilor.

Despre etanșeitate, doar partea de montaj: IP66 și IP67 nu se cumulează, sunt teste diferite (jeturi puternice, respectiv scufundare scurtă), de aceea carcasele serioase sunt marcate IP66/IP67. Codul nu spune însă nimic despre ultraviolete și nimic despre temperatură, iar acolo e diferența reală: liniile profesionale de exterior sunt declarate uzual pentru -30 până la +60 grade Celsius, în timp ce multe camere Wi-Fi de consum se opresc la -10 grade.

Pe perete, pe gard sau pe stâlp

• Pe perete e cel mai stabil, cu o condiție: ancorele să prindă în zidărie, nu în termoizolație. Prin termosistem se folosesc dibluri lungi, care ajung în zid, altfel camera se lasă în doi ani și cadrul iese lent din zona pe care voiai să o vezi.
• Pe gard sau pe poartă metalică e cea mai proastă variantă: structura vibrează la vânt și la fiecare închidere a porții, deci imagine mișcată și alarme false. Mută camera pe stâlpul de zidărie.
• Pe stâlp, cu brățară dedicată și cablul prin interiorul stâlpului sau prin copex rezistent la ultraviolete; aici împământarea nu e opțională.

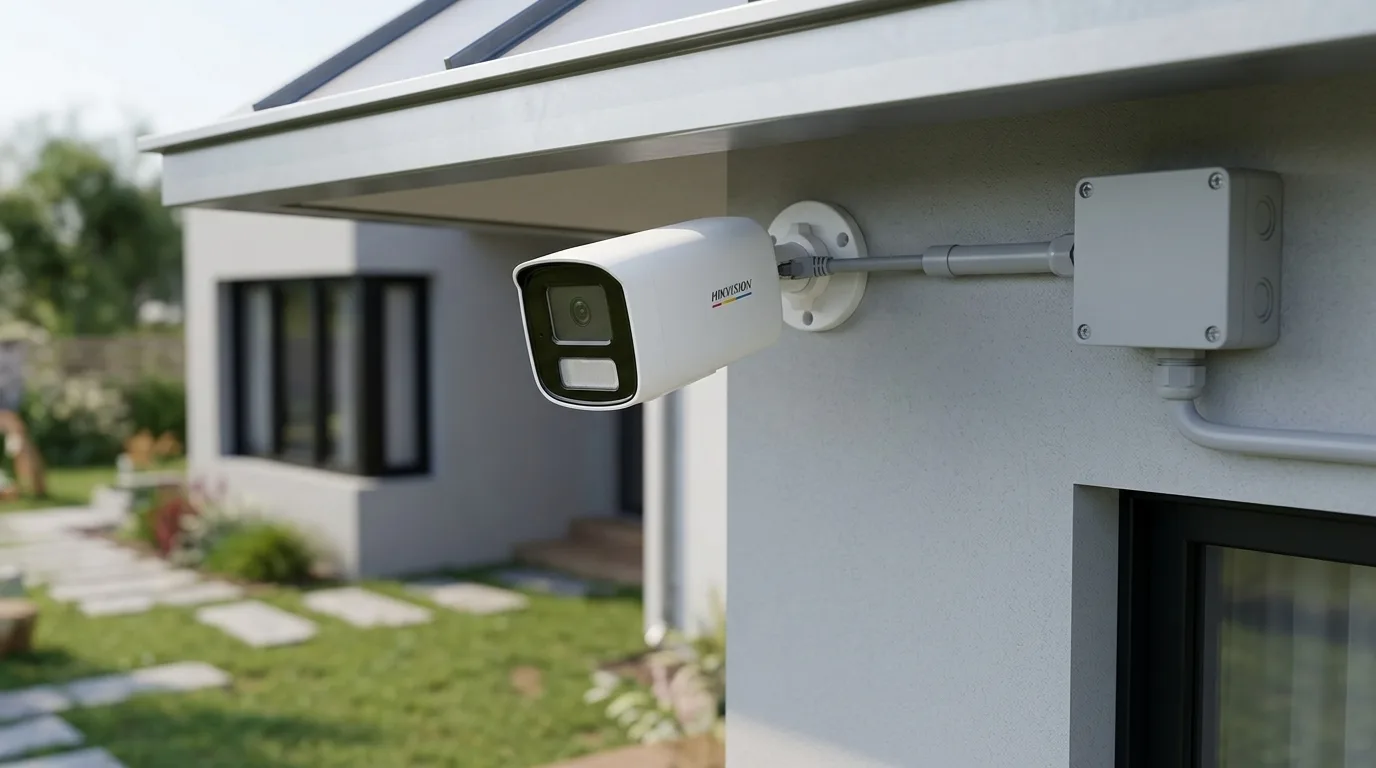

• Doza de sub cameră nu e estetică: acolo stau mufa, rezerva de cablu și, unde e cazul, injectorul.

Patru scenarii concrete

Curte de 20 de metri, casă finisată, o cameră la poartă. Wi-Fi e acceptabil dacă măsori peste -65 dBm în punctul de montaj. Dacă routerul e dincolo de două ziduri și de un termopan, un cablu tras pe fațadă într-un canal e mai ieftin decât un an de deconectări.

Poartă la 60 de metri, cu curent deja tras pentru interfon. PoE direct: cablu de exterior în tub, camera alimentată din recorder sau dintr-un switch PoE mic. Sub 100 de metri nu îți trebuie nimic special, în afară de un descărcător la capătul dinspre casă.

Anexă la 150 de metri, cu curent la ea. În ordinea costului: modul extins al switch-ului, dacă modelul îl are și dacă montezi 4MP, nu 4K; o punte Wi-Fi punct la punct plus un switch PoE mic în anexă, dacă ai vizibilitate directă; fibră, dacă zona a mai luat trăsnete.

Anexă sau livadă fără curent, la 400 de metri. Discuția despre cablu se închide: rămâne o cameră cu acumulator, panou solar și SIM 4G, care înregistrează la eveniment. Verifică semnalul 4G pe teren, nu pe harta de acoperire, și calculează iarna: zile scurte plus zăpadă pe panou înseamnă acumulator coborât periodic la încărcat. Vezi camere cu panou solar.

Checklist înainte să găurești

1. Semnalul, măsurat în punctul exact de montaj, la înălțimea camerei, nu de la fereastră.
2. Traseul, măsurat cu ruleta, cu tot cu rezerva din doze și din urcările pe perete.
3. De pe fișa camerei: consumul maxim, standardul PoE cerut și intervalul de temperatură.
4. Bugetul total de putere al switch-ului, nu doar numărul de porturi PoE.
5. Punctul unde intră cablul în casă, cu descărcătorul montat acolo, înainte de switch.
6. Cadrul, simulat cu telefonul din poziția camerei, înainte de a face gaura.

Greșeli frecvente la exterior

• Cablu CCA pe trasee PoE lungi. Camera merge ziua și se restartează noaptea, când pornește infraroșul.
• Cablu de interior scos afară. Mantaua din PVC crapă în două veri și cablul ia apă.
• Mufă RJ45 neetanșată sau, mai rău, îngropată fără doză.
• Cameră pe poartă metalică, cu alarme false la fiecare rafală de vânt.
• Cameră retrasă sub streașină, cu infraroșul reflectat în tavanul de deasupra ei.
• Traseu exterior fără descărcător, care duce supratensiunea direct în recorder.

Pe scurt

• Wi-Fi la exterior se decide măsurând semnalul în punctul de montaj, nu cu metrul.
• PoE merge 100 de metri pe cupru integral, conductor solid; CCA e cauza restarturilor de noapte.
• Între 100 și circa 250 de metri, modul extins rezolvă la 10 Mbps, deci doar pentru fluxuri mici.
• Peste 250 de metri: fibră optică, dacă ai curent la capătul îndepărtat, sau punte Wi-Fi punct la punct, dacă ai vizibilitate directă.
• Cablul de exterior are manta din polietilenă, merge în tub la 40 până la 60 cm și nu împarte tubul cu 230 V.
• Descărcătoarele PoE și împământarea sunt mai ieftine decât un recorder ars.
• Montaj la 2,5 până la 3 metri, cu lentila în afara streșinii; distanța IR din fișă e nominală.
• Fără cablu și fără curent, rămâne 4G cu panou solar, la eveniment.
