Răspunsul rapid
Camera de supraveghere se conectează direct la televizor în două feluri: cu un cablu HDMI din recorder (DVR pentru camere analogice, NVR pentru camere IP) sau cu o aplicație de vizualizare instalată pe televizor, care ia imaginea din rețeaua locală.
Ai deja un DVR sau un NVR? Nu îți trebuie nimic special: recorderul are ieșire HDMI, îl legi la televizor și comuți pe sursa respectivă. E cea mai bună imagine și cea mai mică întârziere.
Recorderul stă în altă cameră? Cablul de cupru ține 3-5 metri la 4K și 10-15 la 1080p. Peste, ia un cablu HDMI activ, cu fibră optică în interior, sau un kit extender pe cablu de rețea tras separat.
O cameră IP nu are ieșire HDMI. Fluxul ei trebuie decodat de un recorder, de un decodor de rețea sau de un stick de televizor. Adaptor pasiv nu există.
Pe Android TV și Google TV instalezi o aplicație de vizualizare (tinyCam Monitor, VLC, IP Cam Viewer) care citește flux RTSP, protocolul prin care camera livrează imaginea în rețeaua locală, fără cabluri noi. Pe Samsung cu Tizen și LG cu webOS nu merge: adaugi un stick HDMI ieftin cu Android sau Fire TV.
Întârzierea diferă mult: pe HDMI direct din recorder e de ordinul zecimilor de secundă, printr-o aplicație pe televizor de 1 până la 3 secunde. Se simte când vrei să vezi cine sună la poartă.
Ce metodă alegi, în funcție de ce ai deja
Metoda se alege după două întrebări: ai deja un recorder și cât de departe e televizorul de el.
Metodă | Ce îți trebuie | Întârziere tipică | Câte televizoare | Când o alegi |
|---|
HDMI direct din recorder | Un cablu HDMI și o intrare liberă | Zecimi de secundă | Unul | Recorderul e în aceeași încăpere |
Cablu HDMI optic sau extender | Cablu activ de 10-40 m sau kit emițător plus receptor | La fel ca HDMI direct | Unul | Recorderul e ascuns în alt colț al casei |
Aplicație pe televizor | Android TV sau Google TV, rețea locală | 1-3 secunde | Oricâte | Ai televizorul potrivit și nu vrei cabluri noi |
Stick sau box pe HDMI | Stick Android TV sau Fire TV, o intrare HDMI | 1-3 secunde | Oricâte | Televizor Samsung, LG sau unul mai vechi |
Modulator HDMI la DVB-T | Modulator și rețeaua coaxială proprie a casei | În jur de o secundă | Toate din casă | Casă mare, cu antenă și coaxial propriu |
HDMI din recorder sau aplicație RTSP pe Smart TV? Cu recorder și televizor în aceeași încăpere, HDMI câștigă detașat: rezoluția maximă a recorderului, întârziere de zecimi de secundă, meniu și înregistrări pe ecran, zero dependență de rețea. Aplicația se alege în trei situații: nu ai recorder, vrei camerele pe mai multe televizoare deodată sau nu poți trage cablu până la ecran. Regula scurtă: un ecran lângă recorder înseamnă cablu, mai multe ecrane prin casă înseamnă rețea.
HDMI sau VGA din recorder direct în televizor
Orice DVR sau NVR vândut în ultimii ani se leagă direct la televizor, cu un singur cablu HDMI: recorderul are ieșire HDMI și, aproape întotdeauna, și una VGA. E singurul aparat din lanț care știe deja să deseneze pe un ecran matricea de camere, meniul și înregistrările.
Pașii sunt scurți: legi cablul, apeși Source sau Input pe telecomandă, alegi intrarea folosită, apoi intri în meniul recorderului la Display și potrivești rezoluția cu ce acceptă televizorul. Un mouse USB conectat la recorder e mai rapid decât telecomanda la derulat înregistrări.
Trei lucruri de verificat pe fișa recorderului:
Rezoluția maximă a ieșirii. Un recorder de gamă medie scoate 1080p, unul 4K poate scoate 3840x2160, dar frecvent la 30 Hz, nu la 60. Pentru camere nu e o problemă: imaginea are oricum 15-25 de cadre pe secundă.
Dacă ieșirile sunt simultane sau independente. La multe modele HDMI și VGA arată aceeași imagine, deci al doilea ecran e o copie. Cele cu două ieșiri HDMI pot afișa lucruri diferite, de exemplu matricea pe televizor și meniul pe un monitor mic. Rubrica se numește simultaneous output sau spot output.
Ce faci cu VGA. E o ieșire analogică, fără sunet, plafonată practic la 1920x1080, iar televizoarele au renunțat la intrarea VGA acum aproape un deceniu. În practică e pentru un monitor de calculator; dacă televizorul chiar are mufă VGA, îți trebuie și un cablu audio separat.

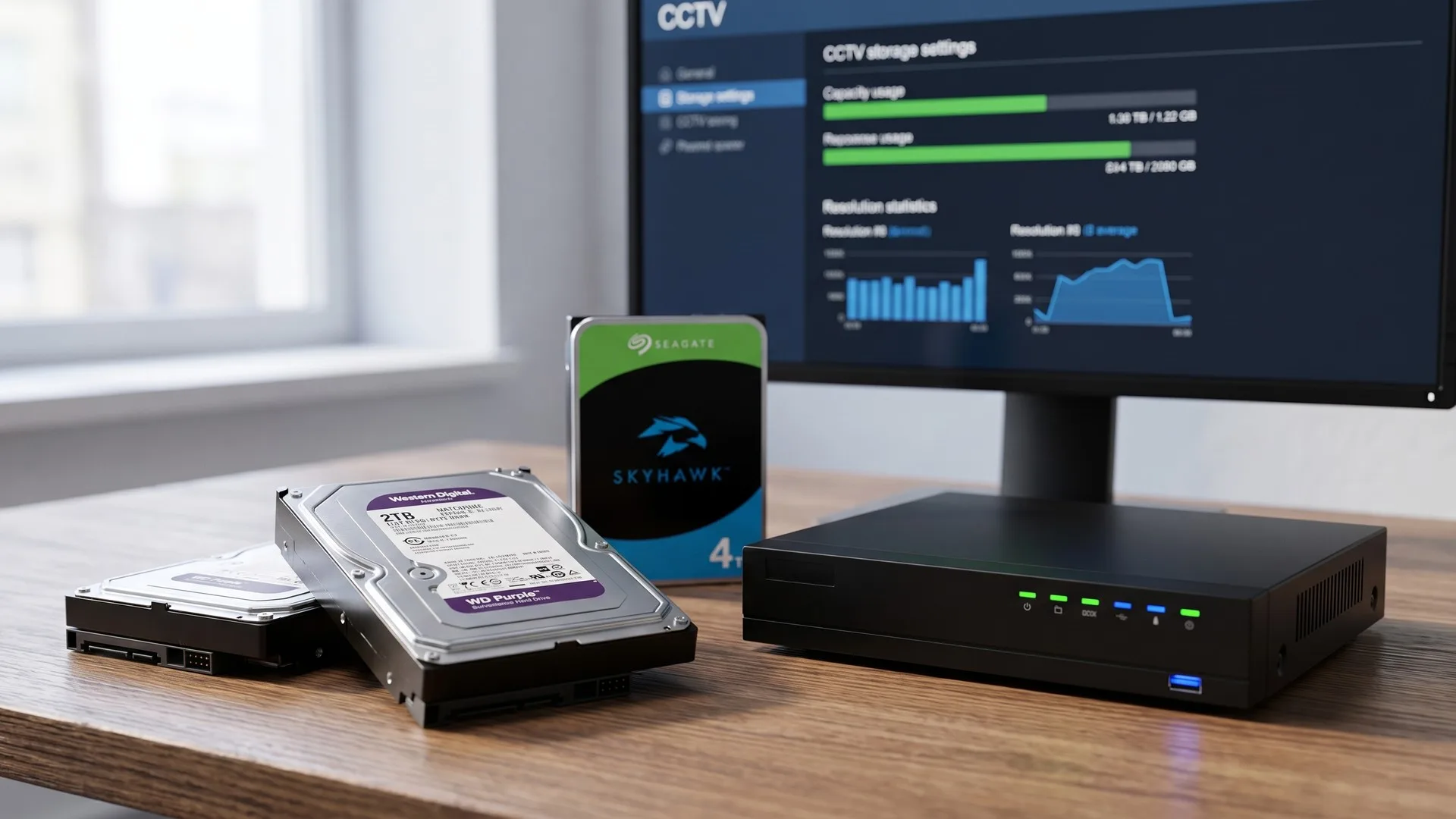

Dacă nu ai încă recorderul, diferența dintre DVR și NVR și discul potrivit sunt explicate în ghidul despre DVR, NVR și hard diskul de supraveghere. Gama e în categoria de DVR și NVR.
Când televizorul e departe de recorder
Peste 3-5 metri la 4K și 10-15 metri la 1080p, cablul HDMI de cupru nu mai duce semnalul până la televizor: pe distanțe mari ai două soluții curate, cablul HDMI activ cu fibră optică și kitul extender pe cablu de rețea.
Recorderul are ventilator și un disc care lucrează non-stop, așa că ajunge de obicei în debara sau în pod, iar televizorul rămâne în living, la 10, 20 sau 40 de metri. Când cablul pasiv de cupru e prea lung apar sclipiri de pixeli, ecranul clipește sau nu se face deloc sincronizarea. Nu e o defecțiune, e limita fizică a semnalului, iar banda cerută de fiecare rezoluție e explicată în ghidul despre cablurile HDMI 2.0 și 2.1.
Cablu HDMI activ, cu fibră optică. Arată ca un cablu normal, dar are electronică în mufe și fibră la mijloc, iar lungimile uzuale merg de la 10 la 40 de metri fără pierdere de calitate. Are două condiții: e direcțional, deci capătul marcat Source intră obligatoriu în recorder, iar fibra nu suportă îndoituri în unghi drept.
Kit extender pe cablu de rețea. Un modul emițător lângă recorder, unul receptor lângă televizor și între ele un cablu de rețea. Kiturile ieftine duc 1080p pe 50-60 de metri, cele de tip HDBaseT, standardul profesional de transport video pe cablu de rețea, duc 4K mai departe. Trei capcane: cablul trebuie să fie cupru masiv, nu aliaj cu aluminiu (diferențele sunt în ghidul despre cabluri de rețea Cat5e, Cat6 și Cat7); traseul merge punct la punct, fără switch, fiindcă semnalul nu e Ethernet; iar pentru comanda recorderului de pe canapea alegi un model cu port USB pe receptor, pentru dongle-ul mouse-ului.
Pentru două televizoare din aceeași zonă, un splitter HDMI duplică ieșirea recorderului: ambele ecrane arată același lucru, fără control separat, dar pentru camera de la poartă e exact ce trebuie. Cablurile și splitterele sunt în cabluri și adaptoare TV.
Reglajele televizorului care strică sau salvează imaginea
Un televizor nu e un monitor: pe setările din fabrică strică imaginea camerelor în trei feluri previzibile, toate reparabile din meniu.
Ecran negru cu „semnal neacceptat". Recorderul e setat pe o rezoluție pe care televizorul nu o acceptă, tipic 4K pe un televizor Full HD. Îl conectezi la un ecran care merge, sau intri în interfața lui web din aceeași rețea, și cobori ieșirea la 1920x1080 la 60 Hz. Dacă televizorul chiar e 4K și tot nu merge, activează pe intrarea folosită opțiunea HDMI UHD Color, HDMI Deep Color sau Input Signal Plus: fără ea, multe televizoare acceptă pe acel port doar 4K la 30 Hz.
Marginile meniului tăiate. Televizorul aplică un overscan, adică mărește imaginea cu câteva procente, iar butoanele din colțurile meniului dispar. Se repară din setările de imagine, la dimensiunea ecranului: Just Scan, Screen Fit, Full pixel sau 1:1, după producător.
Text moale și culori exagerate. Redenumește intrarea HDMI folosită în PC: eticheta comută portul pe eșantionare completă a culorii și oprește procesările de imagine, iar textul cu data și numele camerei devine clar. Modul Game scade în plus întârzierea introdusă de televizor.
O singură cameră, fără recorder: ce merge și ce nu
O cameră de supraveghere nu se poate lega singură la televizor, oricât ai căuta adaptorul: camerele nu au ieșire HDMI, nici cele IP, nici cele analogice HD. Una IP scoate un flux comprimat pe cablul de rețea, una analogică un semnal pe coaxial. Ieșiri HDMI au doar camerele de studio și unele modele PTZ de transmisiune, care sunt alt tip de produs. Ce ai la dispoziție:
Cameră analogică pe coaxial, un DVR mic. Dacă ai o singură cameră HD-TVI, AHD sau CVI trasă la poartă, cel mai ieftin convertor spre HDMI e un DVR cu patru canale: ieșire HDMI, meniu, înregistrare pe disc și loc pentru încă trei camere. Există și convertoare active de la BNC la HDMI, dar rezolvă doar afișarea, iar camera tot are nevoie de alimentarea ei de 12 V.
Cameră IP, un decodor video de rețea. Un decodor primește prin cablul de rețea fluxuri RTSP sau camere găsite prin ONVIF, standardul care face aparatele de mărci diferite să se recunoască în rețea, și le scoate pe HDMI, cu împărțire pe casete și rotire automată între camere: soluția profesională pentru un ecran de perete fără calculator. Un NVR fără disc face aproape același lucru și e mai ușor de găsit.
Cameră IP, un stick de televizor. Cea mai ieftină variantă: un stick HDMI cu Android TV sau Fire TV, pe care instalezi o aplicație de vizualizare.
Mufa mică și rotundă din cablul de instalare al unor camere nu e o soluție: e o ieșire analogică de test, la calitate mult sub cea a camerei, pusă acolo pentru reglarea unghiului la montaj. Cum alegi camerele propriu-zise e în ghidul de alegere a camerelor pentru casă și în cel despre kiturile de supraveghere.
Aplicație pe Smart TV: ce merge pe Android TV, Samsung și LG
Doar televizoarele cu Android TV și Google TV (Sony, Philips, TCL, Xiaomi și majoritatea boxurilor) pot afișa camerele dintr-o aplicație instalată pe ele; Samsung cu Tizen și LG cu webOS nu deschid fluxuri RTSP. Instalezi o aplicație, îi dai adresele fluxurilor și ai matricea de camere pe ecran. tinyCam Monitor e cea mai completă, cu scanare ONVIF a rețelei, împărțire în casete și imagine în imagine peste ce te uiți; versiunea gratuită e limitată ca număr de camere. VLC deschide un singur flux, dar ajunge pentru camera de la poartă. Aplicațiile sunt însă gândite pentru telefon, iar navigarea cu telecomanda e chinuitoare: un mouse pe USB ajută mult.
Samsung, cu Tizen, nu poate deschide un flux RTSP din rețeaua locală. Are în schimb aplicația SmartThings instalabilă pe televizor, care afișează camerele legate în contul SmartThings, deci numai modele integrate cu serviciul lor cloud. O cameră ONVIF obișnuită sau un NVR din rețeaua locală nu apar acolo.
LG, cu webOS, e cazul cel mai închis: nu are nici aplicație de RTSP, nici un echivalent al SmartThings. Ce circulă prin forumuri sunt ocolișuri care cer un calculator pornit permanent, exact ce voiai să eviți.
Concluzia practică pentru Samsung și LG: un stick HDMI cu Android TV sau Fire TV, băgat în spatele televizorului. E cel mai ieftin echipament din articol și transformă orice televizor cu o intrare HDMI liberă într-un ecran de supraveghere. Îl găsești la accesorii TV.
Vizualizarea de pe telefon, cu Hik-Connect sau DMSS, e tratată separat în ghidul despre camerele de supraveghere pe telefon. Poți proiecta ecranul telefonului pe televizor, dar îl blochezi și mai adaugi o secundă de întârziere.
Adresa RTSP: de unde o iei și ce setezi în cameră
Adresa RTSP se ia din manualul mărcii sau printr-o scanare ONVIF a rețelei și are mereu aceeași formă: utilizator, parolă, adresa IP, portul 554 și un traseu specific producătorului.
Hikvision și HiLook: rtsp://utilizator:parola@192.168.1.64:554/Streaming/Channels/101 pentru fluxul principal și 102 pentru cel secundar. La un NVR, prima cifră e canalul: 101 e camera 1, 201 camera 2 și așa mai departe.
Dahua și Imou: rtsp://utilizator:parola@192.168.1.108:554/cam/realmonitor?channel=1&subtype=0, unde subtype=1 e fluxul secundar.
Alte mărci: traseul e scris în manual, la capitolul de rețea, sau apare singur la scanarea ONVIF pe care o fac aplicațiile bune. La camerele de consum, RTSP e adesea oprit din fabrică și cere activare plus un cont separat, creat în aplicația de telefon.
Patru reguli fac diferența între o imagine fluidă și una care se blochează:
Trage din recorder, nu din camere. Recorderul redistribuie fluxurile, iar o cameră acceptă doar câteva conexiuni simultane: dacă recorderul, telefonul și televizorul cer toate fluxul principal direct din cameră, una rămâne fără imagine.
Pune fluxul secundar în matrice. Fluxul secundar (sub-stream) e versiunea de rezoluție mică pe care camera o produce în paralel cu cea principală. Într-o casetă de câțiva centimetri nu vezi diferența dintre 4K și 640x480, dar procesorul televizorului o simte. Fluxul principal rămâne pentru afișarea pe tot ecranul.
Setează fluxul secundar pe H.264. Camerele noi folosesc implicit H.265, iar aplicațiile de televizor îl decodează des în software, ceea ce înseamnă imagine sacadată la patru camere odată. Variantele proprietare de tip H.265+ dau uneori și mai multe bătăi de cap playerelor.
Fă un utilizator separat, cu drepturi de vizionare. Parola apare în clar în adresa RTSP și rămâne salvată în aplicația de pe televizor. Contul de administrator nu are ce căuta acolo, iar portul 554 nu se deschide niciodată spre internet.
Ca ordin de mărime: o cameră de 4MP produce 2-4 Mbps pe fluxul principal și sub 1 Mbps pe cel secundar. Patru camere în matrice, pe fluxuri secundare, înseamnă câțiva megabiți pe secundă; patru fluxuri principale peste un Wi-Fi slab de 2,4 GHz se simt imediat.
Un canal TV dedicat, pe toate televizoarele din casă
Camerele pot ajunge pe toate televizoarele din casă ca un canal obișnuit, prin varianta hotelieră: un modulator ia semnalul HDMI de la recorder, îl codează și îl emite în rețeaua coaxială proprie ca post digital DVB-T, standardul de televiziune terestră. După o rescanare, camerele apar pe fiecare ecran.
Modulatorul e însă cel mai scump echipament din articol, imaginea e limitată la Full HD și mai trece printr-o compresie, întârzierea urcă în jur de o secundă, iar frecvența aleasă trebuie să fie liberă în banda UHF, ca să nu bruiezi un canal real. Se aplică doar unei rețele coaxiale proprii, alimentate din antenă: într-un bloc, injectarea unui semnal în rețeaua unui operator de cablu nu e o opțiune.
Ce se întâmplă dacă lași televizorul permanent pe camere
Un televizor ținut permanent pe camere înseamnă în jur de 72 kWh pe lună și uzura panoului, așa că pentru afișare non-stop alegi un ecran LCD, nu unul OLED. Unul de 55 de inch consumă tipic 60-120 W, adică la 100 W circa 2,4 kWh pe zi, pe care îi înmulțești cu prețul de pe factura ta. Un monitor de birou de 24 de inch face aceeași treabă cu 20-30 W, adică sub o treime.
Al doilea motiv e uzura panoului. Interfața camerelor are elemente care nu se mișcă niciodată: liniile dintre casete, ceasul și numele camerei. Pe un panou OLED, inclusiv pe variantele QD-OLED, elementele statice afișate multe ore pe zi accelerează îmbătrânirea inegală a pixelilor și pot lăsa urme vizibile. Televizoarele moderne au contramăsuri, de la deplasarea imaginii până la cicluri de compensare, dar niciuna nu e făcută pentru un ecran ținut ore în șir pe aceeași matrice. Pe LCD cu iluminare LED riscul e mult mai mic; comparația e în ghidul despre panouri IPS, VA și OLED.
Al treilea e o surpriză de configurare: majoritatea televizoarelor se sting singure după câteva ore fără apăsare pe telecomandă. Ca să rămână aprinse pe camere, oprești acea opțiune din meniul de eco sau de temporizator.
Greșeli frecvente
Șase greșeli explică aproape toate montajele care nu funcționează:
Cauți adaptor de la cameră direct la HDMI. Nu există. Fluxul camerei trebuie decodat de un recorder, de un decodor sau de un stick.
Cumperi un cablu HDMI de 20 de metri, din cupru. La rezoluții mari nu ține; pe distanțe mari se folosește un cablu activ optic sau un extender pe cablu de rețea, tras punct la punct, fără să treacă printr-un switch.
Lași recorderul pe 4K și îl muți la televizorul din bucătărie. Ecran negru; setezi 1080p înainte să muți cablul.
Pui fluxul principal în toate casetele aplicației. Televizorul se îneacă la decodare; în matrice merge fluxul secundar.
Salvezi parola de administrator în aplicația de pe televizor. Faci un utilizator cu drept de vizionare și îl folosești pe acela.
Lași un OLED pornit zilnic pe matricea de camere. Pentru afișare permanentă folosești un ecran LCD.
Checklist înainte de comandă
Șase lucruri de verificat, în ordinea asta:
Ce ai deja: recorder sau doar camere. De aici pleacă tot: un recorder rezolvă problema cu un cablu.
Distanța reală, măsurată pe traseu, nu în linie dreaptă prin perete. Sub 5 metri la 4K sau 10 la 1080p, cablu de cupru; peste, cablu activ optic ori extender.
Sistemul de operare al televizorului: Android TV sau Google TV rezolvă din aplicație, Tizen și webOS cer un stick.
Rezoluția maximă a ieșirii recorderului și dacă ieșirile sunt simultane sau independente.
O intrare HDMI liberă pe televizor, plus o priză în spatele lui, dacă adaugi un stick.
Un utilizator separat pe recorder, cu drept de vizionare, pentru orice aplicație pe care o instalezi pe televizor.
Pe scurt
Cu un DVR sau NVR în casă, răspunsul e un cablu HDMI din recorder în televizor și comutarea sursei; dacă ecranul rămâne negru, cobori ieșirea recorderului la 1920x1080 la 60 Hz.
Camerele nu au ieșire HDMI, nici cele IP, nici cele analogice: fluxul lor trebuie decodat de un recorder, de un decodor de rețea sau de un stick de televizor.
Cablul HDMI de cupru ține 3-5 metri la 4K și 10-15 la 1080p; peste, cablu activ optic de 10-40 de metri sau kit extender pe rețea, tras punct la punct.
Android TV și Google TV citesc fluxuri RTSP prin aplicații; Samsung cu Tizen doar camere legate în SmartThings, iar LG cu webOS deloc. Pentru ele, soluția e un stick HDMI ieftin.
În matrice pui fluxul secundar, pe H.264, și îl tragi din recorder, nu direct din camere.
Pentru afișare permanentă alegi un ecran LCD, nu OLED, și oprești oprirea automată a televizorului.
