Diferența dintre DVR și NVR: ce hard disk pui în recorder

Răspunsul rapid

• Diferența dintre DVR și NVR e tipul de cameră și locul unde se comprimă imaginea, deci recorderul se alege după camere, nu invers. DVR-ul primește semnal analogic de înaltă definiție (HD-TVI, HD-CVI, AHD) pe coaxial și face el conversia și compresia. NVR-ul primește de la camere IP fluxuri deja comprimate în cameră și doar le scrie pe disc. Un recorder hibrid, vândut adesea ca XVR, le acceptă pe amândouă.
• Pentru o instalație nouă, NVR cu camere IP și PoE (Power over Ethernet, alimentarea camerei prin cablul de rețea). Un singur cablu duce alimentarea și imaginea, camerele merg la framerate plin, adică la numărul maxim de cadre pe secundă, la 4MP sau 8MP, iar extinderea se face cu un switch.
• Discul nu e oricare. Un disc de birou e proiectat pentru circa 55 TB pe an, 8 ore pe zi, mai mult citit decât scris. Un recorder inversează tot: 24 de ore pe zi, scriere aproape continuă, tipic 180 TB pe an la modelele de supraveghere.
• Capacitatea se calculează. Bitrate cumulat, adică suma fluxurilor tuturor camerelor în Mbps, x 10,8 = GB pe zi. Opt camere de 4MP la 3 Mbps scriu circa 260 GB pe zi, deci un disc de 8 TB ține în jur de 30 de zile continuu.
• Recorderul are două limite care nu apar pe cutie: lățimea de bandă de intrare, în Mbps, și bugetul de putere PoE, în wați. Numărul de canale nu spune nimic despre niciuna.

Dacă încă nu ai ales camerele, pornește de la ghidul despre cum alegi camere de supraveghere pentru casă. Aici intrăm în ce se cumpără prost cel mai des: recorderul din DVR și NVR și discul din hard diskuri interne.

Care e diferența dintre DVR, NVR și hibrid

Diferența practică e cablarea și locul unde se comprimă imaginea: NVR-ul cere un singur cablu de rețea per cameră, DVR-ul coaxial plus alimentare separată la 12 V. Pe o instalație nouă NVR-ul câștigă la patru dintre cele cinci criterii din tabel, DVR-ul doar pe trasee lungi.

Diferența de fond e locul unde se face compresia. Camera analogică transmite un semnal electric brut, iar digitizarea și codarea H.264 sau H.265 cad pe procesorul DVR-ului. De aici vin limitările lui: numărul de canale la rezoluție maximă e dictat de capacitatea de encodare a unui singur cip, iar semnalul se degradează cu lungimea și calitatea coaxialului.

Camera IP e un calculator mic: senzor, procesor de imagine, codec hardware și placă de rețea. Trimite pachete IP, prin RTSP sau ONVIF (standardul care face camerele și recorderele compatibile între producători), iar NVR-ul le scrie fără să le recodeze. Poți deci amesteca rezoluții și producători, cât timp camerele respectă ONVIF, și poți crește sistemul fără să schimbi recorderul, cât timp rămâi sub limitele lui de canale și de bandă.

Recorderul hibrid are sens într-un singur scenariu: ai deja coaxial tras și camere analogice funcționale, dar vrei să adaugi camere IP fără să arunci nimic. Multe modele acceptă pe aceleași intrări HD-TVI, HD-CVI, AHD și compozit vechi, plus câteva canale IP.

Atenție la un detaliu care se citește greșit: la unele modele canalele IP se adaugă peste cele analogice, la altele le înlocuiesc pe măsură ce le activezi. Fișa tehnică o spune explicit.

De ce un hard disk de birou cedează într-un recorder

Un hard disk de birou cedează într-un recorder pentru că e proiectat pentru circa 55 TB pe an, la 8 ore pe zi, iar un sistem de 8 camere la 3 Mbps scrie circa 95 TB pe an, non-stop. Un disc scos dintr-un calculator vechi pare deci o economie, dar patru lucruri explică de ce nu este, și niciunul nu ține de calitatea generală a discului.

Volumul de lucru declarat. Fiecare serie are un workload rating anual: câte date citite și scrise pe an suportă discul. Seriile de birou stau tipic în jur de 55 TB pe an, cele de supraveghere la circa 180 TB pe an, iar variantele Pro sau AI urcă de câteva ori peste. Un sistem de 8 camere la 3 Mbps scrie circa 95 TB pe an numai din fluxul continuu, deci depășește limita unui disc de birou fără să facă nimic ieșit din comun.

Comportamentul la eroare. Când un disc de birou întâlnește un sector problematic, insistă: reia citirea secunde bune, pentru că pe un calculator integritatea fișierului contează mai mult decât întârzierea. Într-un recorder, aceleași secunde umplu memoria tampon și înregistrarea se întrerupe pe toate canalele. Discurile de supraveghere implementează setul de comenzi ATA Streaming, comercializat ca AllFrame la Western Digital și ImagePerfect la Seagate: la o eroare, discul renunță la bloc și merge mai departe. Un cadru pierdut e mai puțin grav decât o gaură de câteva secunde în toate fluxurile.

Modul de înregistrare magnetică, CMR sau SMR. La SMR pistele se suprapun parțial, ca țiglele pe acoperiș: densitate mai mare și cost mai mic, dar rescrierea unei piste cere citirea și rearanjarea celor vecine. Discul are o zonă tampon scrisă clasic, iar cât timp e liberă totul pare normal. Supravegherea nu e însă o scriere secvențială curată: mai multe fluxuri simultane plus suprascrierea ciclică a celor mai vechi înregistrări umplu tamponul și prăbușesc viteza susținută, iar recorderul raportează disc lent și pierde blocuri de imagine. Seriile dedicate folosesc CMR, cu piste paralele și viteză constantă.

Vibrațiile și temperatura. Într-o carcasă compactă, vibrația unui disc o simte celălalt. Modelele de supraveghere de capacitate mare au senzori de vibrație rotațională care corectează în timp real poziția capului; pe capacitățile mici lipsesc adesea. Dacă montezi două discuri, caută mențiunea RV pe fișă.

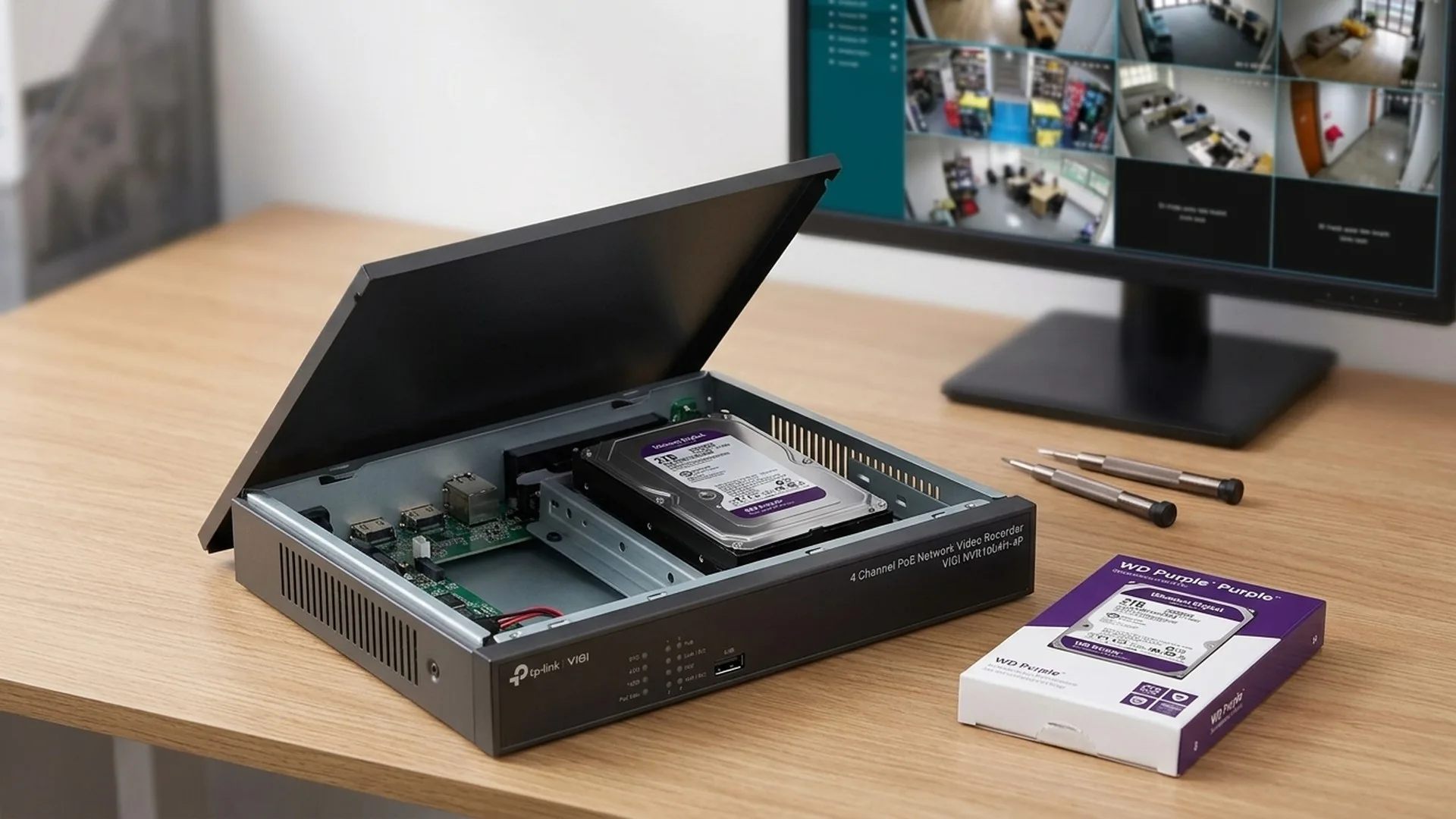

Ce hard disk este bun pentru camere de supraveghere: WD Purple sau Seagate SkyHawk

Un hard disk bun pentru camere de supraveghere are trei lucruri pe fișă: înregistrare CMR, un volum de lucru declarat de circa 180 TB pe an și firmware de streaming care sare peste erori în loc să blocheze fluxul. WD Purple și Seagate SkyHawk le au pe toate trei, iar numele comerciale ale funcțiilor diferă.

Diferența dintre cele două familii e mai mică decât cea dintre oricare din ele și un disc de birou. Alege după capacitate, garanție și după ce recunoaște recorderul tău în meniul de sănătate a discului.

Un detaliu care se uită: turația. Discurile de supraveghere sunt frecvent la 5.400 rotații pe minut, nu la 7.200. Nu e o scădere de calitate, ci o alegere pentru mai puțină căldură, zgomot și consum; viteza rămâne oricum mult peste cei câteva zeci de Mbps ai unui sistem de camere.

Cât spațiu îți trebuie: formula și un exemplu

Spațiul necesar depinde de un singur număr: bitrate-ul cumulat al camerelor, adică câți biți pe secundă produc toate împreună după compresie. Opt camere de 4MP la 3 Mbps înseamnă 24 Mbps cumulat și circa 260 GB pe zi. Valori orientative cu H.265, la framerate uzual:

• cameră de 2MP: în jur de 1 până la 2 Mbps
• cameră de 4MP sau 5MP: în jur de 2 până la 4 Mbps
• cameră de 8MP (4K): în jur de 4 până la 8 Mbps

Intervalele sunt largi pentru că bitrate-ul urmează scena: o cameră îndreptată spre un perete stă la limita de jos, una care prinde o stradă cu trafic urcă spre limita de sus. Valoarea setată în cameră e un plafon, nu o medie.

Formula, în text simplu:

GB = bitrate (Mbps) x 3.600 x ore pe zi x număr camere x zile / 8.000

Pentru înregistrare continuă se simplifică la o regulă ușor de ținut minte: bitrate cumulat în Mbps x 10,8 = GB pe zi.

Exemplu, 8 camere de 4MP la 3 Mbps, cu 30 de zile de istoric dorit:

• bitrate cumulat: 8 x 3 = 24 Mbps
• pe zi: 24 x 10,8 = 259,2 GB
• pentru 30 de zile: 259,2 x 30 = 7.776 GB, adică circa 7,8 TB

Un disc de 8 TB acoperă cerința, dar fără marjă: recorderul rezervă o parte din capacitate pentru indexul propriu, deci socotește circa 5% mai puțin și ajungi la 29 de zile, nu la 30. Invers, aceeași cifră îți spune ce obții dintr-un disc pe care îl ai: 4.000 GB împărțiți la 259,2 GB pe zi înseamnă 15 zile de istoric.

Tabel de dimensionare rapidă

Tabelul acoperă configurațiile uzuale la înregistrare continuă, H.265 și bitrate mediu: de la 2 TB pentru 4 camere de 2MP până la 2 x 8 TB pentru 8 camere 4K, la 30 de zile de istoric.

Ultimele două rânduri arată de ce rezoluția nu decide singură: patru camere 4K și opt camere 4MP ocupă același spațiu.

Cum câștigi zile fără să cumperi disc mai mare

Trei setări din meniul recorderului contează mai mult decât o capacitate dublă.

Continuu la bitrate redus, cu comutare la eveniment. Recorderul scrie permanent la framerate mic, iar când detecția clasifică o persoană sau un vehicul trece la calitate maximă, incluzând și secundele dinainte, din memoria tampon. Păstrezi acoperirea completă și plătești calitatea maximă doar când se întâmplă ceva.

Doar la detecție. Reduce tipic consumul la 30 până la 50% din cel continuu într-o locuință obișnuită, dar depinde de trafic: o cameră spre o stradă circulată nu economisește aproape nimic. Riscul e că ce nu declanșează detecția nu ajunge pe disc.

Codecele inteligente, comercializate ca H.265+ sau Smart H.265, scad rata de biți în cadrele fără mișcare. Câștigul e real, dar variabil; verifică după o săptămână, în statistica recorderului, câte zile ai obținut.

Ce verifici pe fișa recorderului

Cinci cifre decid dacă recorderul îți duce sistemul: banda de intrare în Mbps, porturile PoE, bugetul de putere, sertarele SATA și capacitatea maximă per sertar. Numărul de canale nu e printre ele.

1. Lățimea de bandă de intrare. Cifra în Mbps, tipic 40, 80, 160 sau 320. Trebuie să depășească suma bitrate-urilor maxime setate în camere, plus fluxurile secundare de pe telefon, cu circa 30% marjă. Sub ea, recorderul scapă cadre sau refuză camere.
2. Canale, nu porturi PoE. Un recorder de 8 canale poate avea 4 porturi PoE sau niciunul. Diferența o acoperi cu un switch PoE, adică un cost și un echipament în plus.
3. Bugetul de putere PoE. Un model cu 4 porturi și 53 W total nu susține 4 camere care cer fiecare maximul standardului 802.3af. Calculul e în ghidul despre standardele PoE af, at și bt.
4. Sertarele SATA și capacitatea maximă per sertar. Fișele o scriu explicit, de exemplu maximum 10 TB pe sertar. Un disc de 16 TB într-un recorder limitat la 10 TB nu e o afacere, ci o incompatibilitate.
5. Rezoluția maximă per canal. Multe recordere acceptă 12MP pe două canale, 8MP pe patru și 4MP pe opt, din același buget de procesare.

Pentru sisteme mici, un NVR cu 4 canale și PoE integrat rezolvă tot cu un aparat; pentru instalații mari, modelele din NVR de 16 canale cu PoE au mai multe sertare și bandă pe măsură.

Un disc mare sau două mai mici

Un disc de 8 TB e mai simplu, mai ieftin pe terabyte și produce mai puțină căldură. Două discuri de 4 TB au un avantaj real: dacă unul cedează, pierzi doar înregistrările de pe el.

Despre RAID: pe modelele cu două sertare, discurile sunt de regulă folosite ca spațiu extins, nu în oglindă. RAID adevărat apare de la patru sertare în sus și protejează împotriva defectării unui disc, nu împotriva ștergerii, a furtului recorderului sau a unei pene de curent în timpul scrierii. Nu e copie de siguranță. Discurile mari, din categoria 8 TB și peste, au sens când recorderul are un singur sertar.

Greșeli care se plătesc

Greșelile care costă cel mai mult nu țin de aparat, ci de alimentare, montaj și setări lăsate implicite.

• Alimentator încurcat. Un NVR cu porturi PoE se alimentează la 48 sau 52 V, nu la 12 V ca un DVR sau un router. Sursa greșită fie nu pornește aparatul, fie nu susține camerele.
• Fără sursă de rezervă. O cădere de tensiune fix în timpul scrierii corupe tabela de fișiere, cauză frecventă de disc mort într-un recorder. Un UPS mic acoperă micropanele și dă timp pentru o oprire curată; autonomia se calculează ca în ghidul despre UPS și calculul bateriei.
• Recorder în spațiu închis. Un dulap fără aerisire sau un pod vara duc discul spre limita de temperatură din fișă.
• Formatarea discului pe calculator. Recorderele folosesc sisteme de fișiere proprii: montezi discul gol și îl inițializezi din meniul de gestiune a stocării.
• Retenție nesetată. Implicit, recorderul suprascrie când discul se umple, deci fereastra de istoric variază cu traficul din cadru.
• Cablu din aluminiu cuprat pe trasee PoE. Rezistența mai mare înseamnă cădere de tensiune și camere care repornesc aleatoriu, mai ales iarna, când consumă și încălzirea carcasei.

Cât timp păstrezi înregistrările

Pentru o locuință, fereastra discutată de obicei ca proporțională e de 15 până la 30 de zile, iar autoritatea de supraveghere din România recomandă să nu se depășească 30 de zile fără un motiv justificat. Discuția e de protecția datelor, nu de pază: camerele care prind spațiu public sau proprietatea vecinului te transformă în operator de date cu caracter personal, iar partea juridică e detaliată în ghidul despre camerele de supraveghere pentru casă.

Pentru firme, cadrul e altul: Legea 333/2003 privind paza obiectivelor și normele ei de aplicare din HG 301/2012 impun cerințe de sistem și perioade minime de păstrare pentru obiectivele cu obligație de pază și proiect avizat. Cifrele exacte se verifică în textul în vigoare și cu proiectantul documentației. Rândurile de aici sunt informare generală, nu consultanță juridică.

La cumpărare te ocupi de o singură consecință: alege capacitatea pentru fereastra pe care vrei să o acoperi, apoi setează expirarea automată în meniul recorderului.

Trei dimensionări concrete

Aceleași calcule, aplicate pe trei situații uzuale: apartament, casă cu curte și hală.

• Apartament sau magazin mic, 4 camere de 2MP. 6 Mbps cumulat, 65 GB pe zi. Recorder cu 4 canale, PoE integrat și un sertar, plus un disc de supraveghere de 2 TB: circa 29 de zile continuu, cu bandă de intrare de 40 Mbps.
• Casă cu curte, 8 camere de 4MP. 24 Mbps cumulat, 259 GB pe zi. Recorder de 8 canale cu 8 porturi PoE, buget peste 90 W și două sertare, cu un disc de 8 TB: aproape 30 de zile continuu, peste 45 cu detecție de persoane. Camerele sunt cele din camere de supraveghere PoE.
• Hală sau sediu, 16 camere de 4MP. 48 Mbps cumulat, 518 GB pe zi, 15,6 TB pentru 30 de zile. Cere bandă de intrare de cel puțin 160 Mbps, patru sertare și două discuri mari, de exemplu un SkyHawk de 6 TB cu senzori de vibrație plus unul de 10 TB. Camerele intră în switch-uri PoE pe zone.

Pe scurt

• DVR pentru camere analogice pe coaxial, NVR pentru camere IP pe cablu de rețea, hibrid doar când le amesteci pe o instalație existentă.
• Pentru orice sistem nou, NVR cu PoE: un cablu per cameră, framerate plin la rezoluții mari, extindere cu switch-uri.
• Discul de birou nu e o economie: volum de lucru de circa trei ori mai mic, blocare la eroare în loc de salt peste cadru și, la modelele SMR, viteză de scriere care se prăbușește.
• Regula: bitrate cumulat în Mbps x 10,8 = GB pe zi. Opt camere de 4MP la 3 Mbps înseamnă circa 260 GB pe zi și un disc de 8 TB pentru 30 de zile.
• Pe fișă contează lățimea de bandă de intrare, bugetul PoE, numărul de sertare și capacitatea maximă per sertar, nu numărul de canale.
• Un UPS mic și o retenție setată explicit fac mai mult pentru fiabilitate decât un disc dublu.
