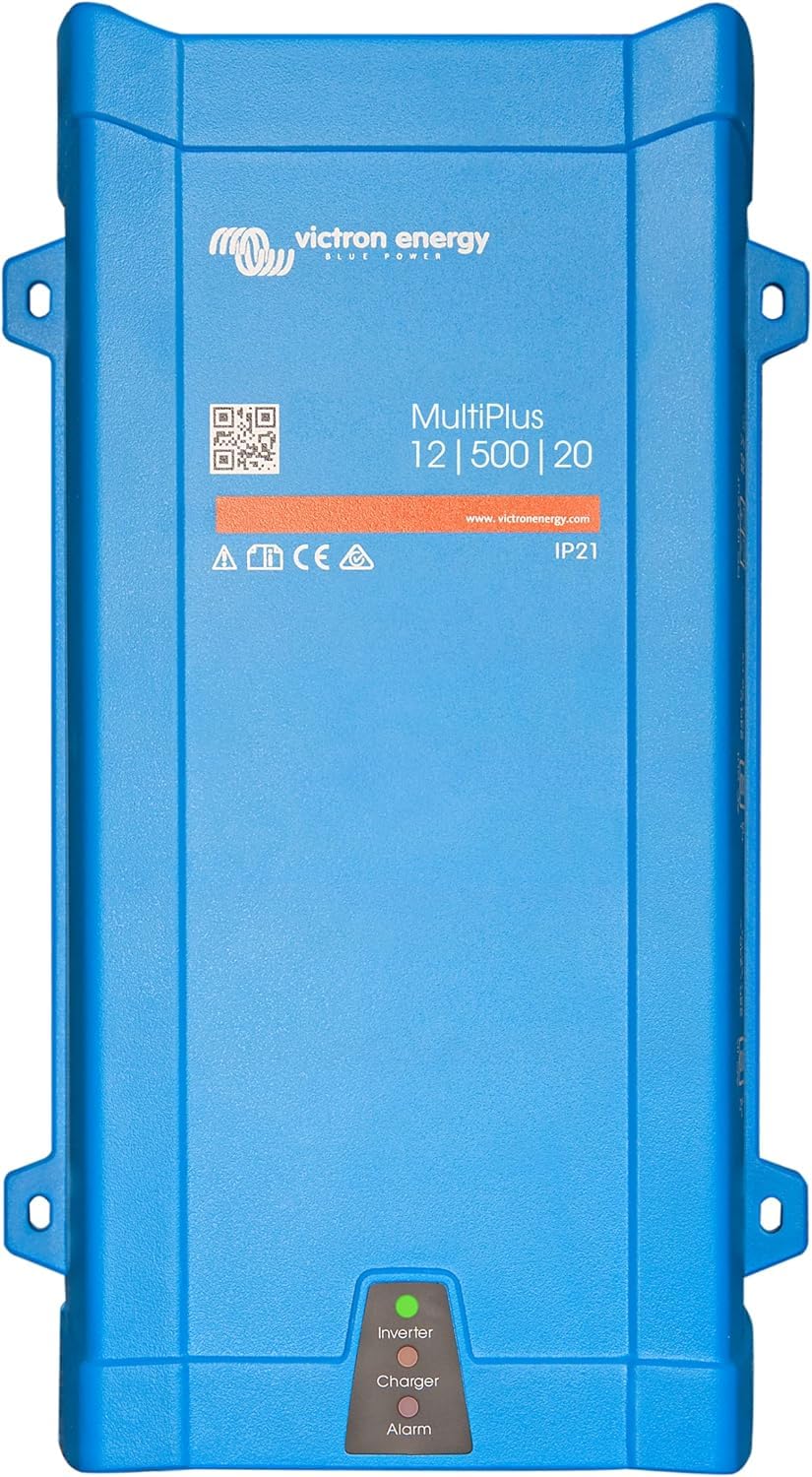

Invertor Încărcător VICTRON ENERGY MultiPlus 500VA 12V

VICTRON ENERGY MultiPlus în varianta de 12 V și 500 VA face parte din noua generație care înlocuiește gama compactă anterioară MultiPlus. Într-o singură incintă compactă sunt reunite un invertor sinusoidal, un încărcător de baterii cu tehnologie adaptivă de încărcare și un comutator de transfer CA de mare viteză.

Invertor și încărcător

Invertorul livrează 230 VAC la 50 Hz, cu o putere de 500 VA, 430 W în regim continuu și o putere de vârf de 900 W pentru pornirea consumatorilor solicitanți. La o temperatură ambientală de 40 °C, puterea continuă menținută este de 400 W. Eficiența maximă atinge 90%, iar consumul în gol se limitează la 6 W, reducând solicitarea bateriei în perioadele fără consumatori. Bateria de 12 V se conectează într-un interval de tensiune cuprins între 9,5 și 17 VDC, iar încărcătorul cu algoritm adaptiv în 4 etape furnizează un curent maxim de încărcare de 20 A, cu tensiune de absorbție de 14,4 VDC, tensiune de flotare de 13,8 VDC și tensiune de stocare de 13,2 VDC. Senzorul de temperatură inclus contribuie la adaptarea procesului de încărcare la condițiile din instalație.

Comutator de transfer și conectare

Comutatorul de transfer CA de mare viteză, de 16 A, trece rapid consumatorii pe alimentarea de la baterie atunci când sursa CA nu mai este disponibilă. Echipamentul are o intrare CA, care acceptă tensiuni între 187 și 265 VAC la frecvențe cuprinse între 45 și 65 Hz, și o ieșire CA. Conectarea CA se realizează prin mufa G-ST18i, iar bateria se leagă la terminale cu șurub dimensionate pentru conductoare de 16 mm² (6 AWG). Comutatorul pornire oprire de la distanță permite alegerea între modurile Pornit, Oprit și Doar încărcător. Pentru comunicare este disponibil portul VE.Bus, iar releul programabil, cu contacte de AC 230 V / 4 A și DC 4 A până la 35 VDC respectiv 1 A până la 60 VDC, poate comanda echipamente externe în funcție de starea sistemului.

Protecții și construcție

Instalația este protejată la scurtcircuit la ieșire, suprasarcină, tensiune a bateriei prea mare, tensiune a bateriei prea mică, supratemperatură, tensiune CA la ieșirea invertorului și ondulație CC excesivă. Carcasa din oțel și ABS, în culoare albastră, asigură un grad de protecție IP21. Intervalul de temperatură de funcționare se întinde între -40 și 65 °C, umiditatea maximă acceptată este de 95%, iar altitudinea maximă de utilizare este de 2000 m. Echipamentul respectă standardele de siguranță EN-IEC 60335-1, EN-IEC 60335-2-29 și EN-IEC 62109-1 și deține certificarea auto ECE R10-5.

MultiPlus 500 VA 12 V este potrivit pentru sisteme autonome sau de alimentare de rezervă în care ai nevoie de curent alternativ dintr-o baterie de 12 V și de reîncărcarea ei atunci când există o sursă CA disponibilă, cum ar fi rețeaua electrică. Certificarea ECE R10-5 îl recomandă și pentru aplicații auto.
