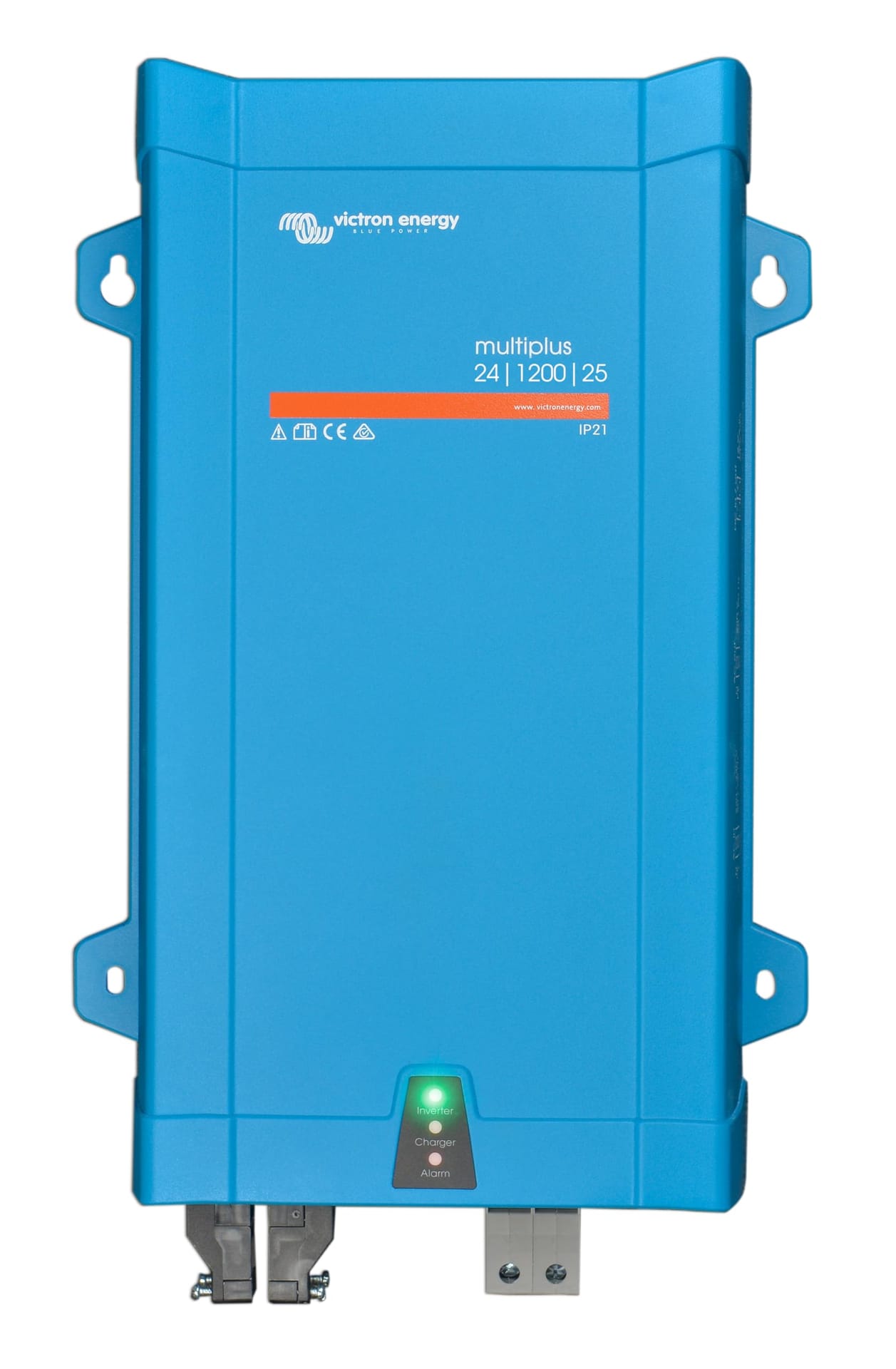

Invertor VICTRON ENERGY MultiPlus 1200VA 24V

Victron Energy MultiPlus 1200VA este un echipament pentru sisteme cu baterii de 24 V care reunește într-o singură incintă compactă un invertor sinusoidal, un încărcător de baterie cu tehnologie adaptivă și un comutator de transfer CA de mare viteză. Noul stil MultiPlus înlocuiește gama compactă anterioară a seriei.

Invertor sinusoidal

Invertorul are o putere de 1200 VA și livrează 1000 W în funcționare continuă, puterea disponibilă la o temperatură ambientală de 40°C fiind de 900 W. Pentru intervale scurte poate furniza până la 2400 W, ceea ce ajută la acoperirea curenților de pornire ai unor consumatori. Tensiunea de ieșire este de 230 VAC, la o frecvență de 50 Hz, cu formă de undă sinusoidală. Eficiența maximă atinge 94%, iar consumul în gol este de 9 W.

Încărcător adaptiv de baterie

Încărcătorul folosește un algoritm adaptiv în 4 etape și un curent maxim de încărcare de 25 A. Tensiunea de absorbție este de 28,8 VDC, tensiunea de flotare de 27,6 VDC, iar tensiunea de stocare de 26,4 VDC. Produsul vine cu senzor de temperatură inclus.

Comutator de transfer și intrare CA

Comutatorul de transfer CA, de 16 A, mută consumatorii de pe rețea pe invertor atunci când alimentarea de la rețea dispare. Echipamentul are o singură intrare CA, care acceptă tensiuni între 187 și 265 VAC și frecvențe între 45 și 65 Hz, și o singură ieșire CA.

Protecții integrate

Sunt incluse protecții la scurtcircuit la ieșire, suprasarcină, tensiune a bateriei prea mare, tensiune a bateriei prea mică, supratemperatură, tensiune CA la ieșirea invertorului și ondulație CC excesivă.

Conexiuni, control și comunicație

Comunicarea se realizează prin portul VE.Bus. Releul programabil poate comuta consumatori de 4 A la 230 V AC sau 4 A în curent continuu până la 35 VDC, respectiv 1 A până la 60 VDC. Comutatorul de pornire și oprire de la distanță are pozițiile Pornit, Oprit și Doar încărcător, ultima permițând utilizarea exclusivă a funcției de încărcare. Bateria, cu tensiune nominală de 24 V și interval de tensiune de intrare între 19 și 33 VDC, se conectează la terminale cu șurub pentru conductoare de 35 mm² (2 AWG), iar conexiunea CA se realizează prin mufa G-ST18i.

Construcție și condiții de funcționare

Carcasa din oțel și ABS, în culoare albastră, are grad de protecție IP21. Intervalul de temperatură de funcționare este de la -40 la 65 °C, umiditatea maximă admisă este de 95%, iar altitudinea maximă de operare este de 2000 m. Echipamentul deține certificarea auto ECE R10-4 și respectă standardele EN-IEC 60335-1, EN-IEC 60335-2-29 și EN-IEC 62109-1.

MultiPlus 1200VA în varianta de 24 V este potrivit pentru sisteme autonome de alimentare, instalații de rezervă și aplicații în vehicule, oriunde este nevoie de energie CA de 230 V obținută din bateria de 24 V, precum și de reîncărcarea acesteia.
