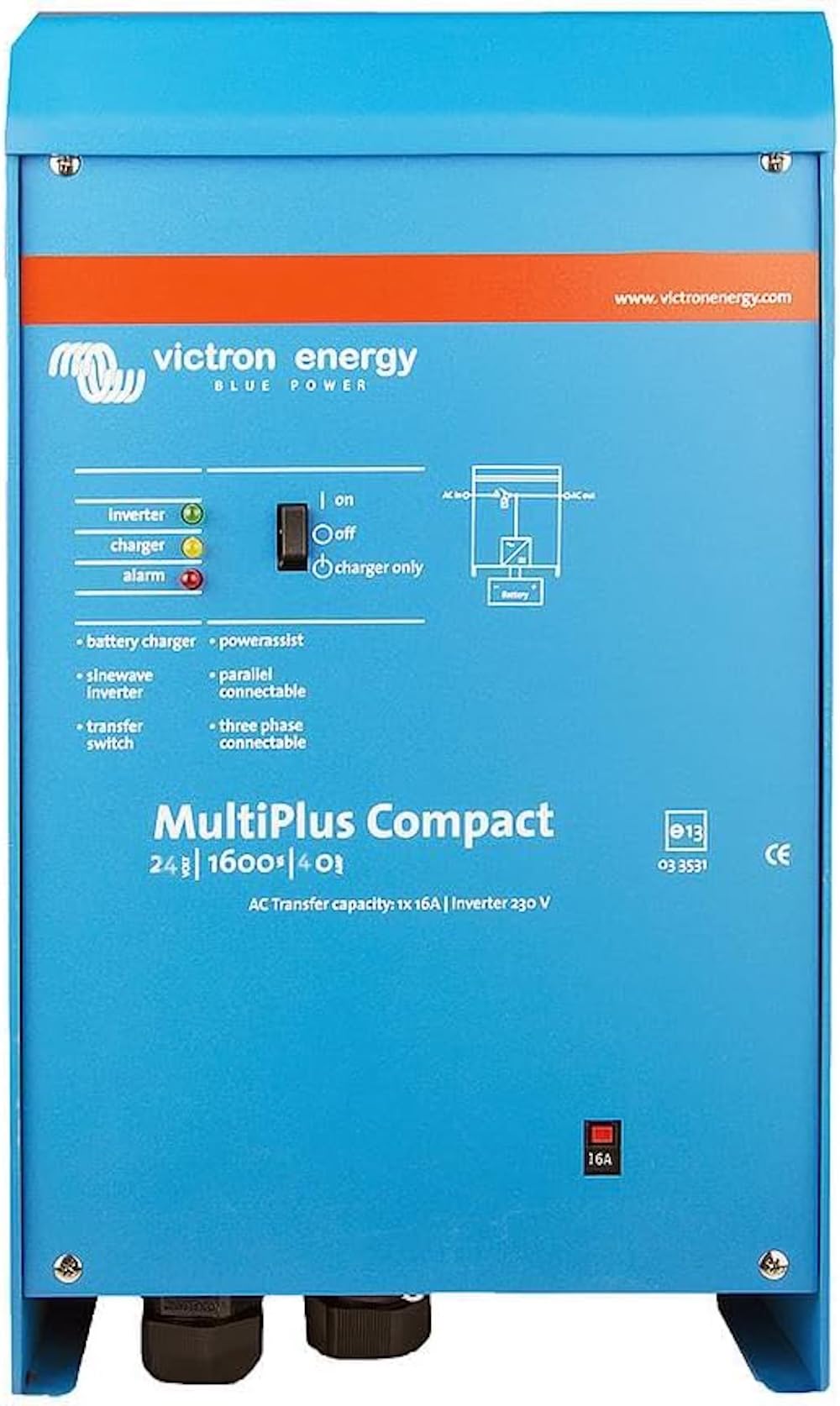

Invertor-Încărcător VICTRON ENERGY MultiPlus 24/1600/40-16 230V VE.Bus

Victron Energy MultiPlus 24/1600/40-16 230V este un echipament dual care combină un invertor și un încărcător de baterii într-o singură carcasă. Denumirea codifică configurația: baterie de 24 V, putere invertor de 1600 VA, curent maxim de încărcare de 40 A și comutator de transfer de 16 A. Produsul generează 230 VAC la 50 Hz din banca de baterii și reîncarcă bateria atunci când o sursă externă este disponibilă.

Invertor cu undă sinusoidală pură

Invertorul produce undă sinusoidală pură, tipul de tensiune potrivit pentru electronice și aparate cu comandă electronică. Livrează 1600 VA, respectiv 1300 W continuu la factor de putere 1, și suportă vârfuri de până la 3000 W, utile la pornirea consumatorilor cu curent de start ridicat. Eficiența maximă este de 94%, iar consumul în gol se limitează la 10 W. Ieșirea CA este unică, pe mufă G-ST18i, iar la o temperatură ambiantă de 40 °C puterea continuă disponibilă scade la 1200 W.

Încărcător adaptiv

Încărcătorul furnizează până la 40 A și rulează un algoritm adaptiv în 4 etape, cu curent de încărcare ajustabil. Tensiunea de absorție este 28,8 VDC, cea de menținere (float) 27,6 VDC, iar modul storage funcționează la 26,4 VDC, potrivit pentru pauzele lungi ale bateriei. Intervalul de tensiune acceptat la intrarea CC este 19-33 VDC, iar senzorul de temperatură inclus susține procesul de încărcare.

PowerAssist și transfer

Tehnologia PowerAssist protejează sursa externă de alimentare: atunci când consumul depășește curentul disponibil, invertorul suplimentează diferența din baterie și evită suprasolicitarea sursei. Comutatorul de transfer, evaluat la 16 A, mută consumatorii pe invertor când rețeaua dispare și îi readuce la rețea când aceasta revine. Intrarea CA, unică, acceptă 187-265 VAC și 45-65 Hz.

Protecții integrate

Echipamentul se protejează la scurtcircuit la ieșire, suprasarcină, tensiune a bateriei prea mare sau prea mică, supratemperatură, tensiune CA la ieșirea invertorului și ondulație CC excesivă.

Conectivitate și control

Portul VE.Bus permite configurarea, monitorizarea și integrarea în sisteme multiple. Releul programabil suportă 230 V / 4 A pe partea CA și 4 A până la 35 VDC, respectiv 1 A până la 60 VDC pe partea CC. Comutatorul de pornire/oprire de la distanță oferă trei stări: Pornit, Oprit și Doar încărcător, ultima utilă când energia bateriei trebuie rezervată exclusiv pentru reîncărcare.

Construcție, condiții de funcționare și standarde

Carcasa este din aluminiu, în culoare albastră, cu grad de protecție IP20, deci montajul se face în spații protejate de praf și umezeală. Temperatura de funcționare se încadrează între -40 și 65 °C, umiditatea maximă admisă este 95%, iar altitudinea maximă 2000 m. Conectarea la baterie se face printr-un cablu roșu și unul negru, de 1,5 m, cu papuci M8. Conformitatea include standardele EN-IEC 60335-1, EN-IEC 60335-2-29 și EN-IEC 62109-1, plus certificarea auto ECE R10-4, relevantă pentru utilizarea în vehicule.

MultiPlus 24/1600/40-16 este potrivit pentru sistemele autonome de alimentare cu baterii de 24 V, pentru montajul în vehicule și pentru aplicațiile care au nevoie de 230 V de la o baterie, cu reîncărcare automată din sursa externă ori de câte ori aceasta este disponibilă.
