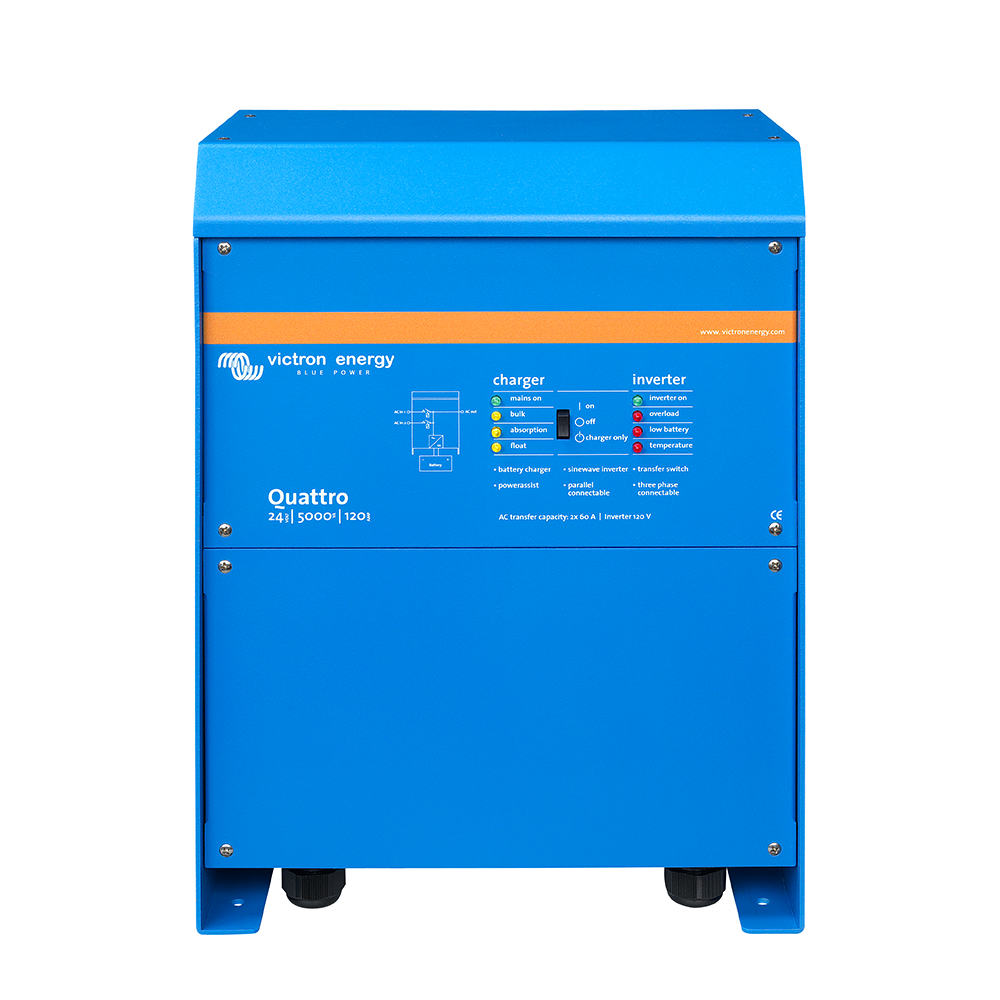

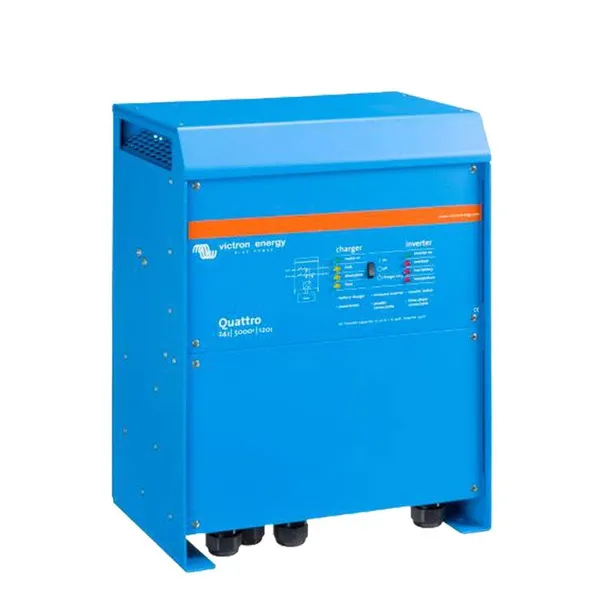

Invertor VICTRON ENERGY Quattro 24/5000/120-100/100 230V VE.Bus

Victron Energy Quattro 24/5000/120-100/100 230V VE.Bus (cod producător QUA245021010) este un invertor/încărcător pentru baterii de 24 V, cu 5000 VA / 4000 W putere continuă la 25 °C și 10000 W vârf. Ca MultiPlus, reunește un invertor cu undă sinusoidală pură, un încărcător adaptiv și un comutator automat de transfer, dar are două intrări AC independente, de câte 100 A, de exemplu pentru rețea și generator. Trece automat pe sursa activă; când ambele au tensiune, alege AC-in-1 (de obicei generatorul).

Se folosește în sisteme fotovoltaice conectate la rețea sau autonome, în sisteme hibride cu generator diesel, pe ambarcațiuni și în vehicule (certificare auto ECE R10-7). Ieșirea principală preia consumatorii în mai puțin de 20 ms, deci servește ca alimentare fără întrerupere (UPS) pentru echipamente sensibile, inclusiv în aplicații industriale și de telecomunicații. Până la 6 unități identice funcționează în paralel, iar trei unități identice formează un sistem trifazat.

• Putere continuă 5000 VA / 4000 W la 25 °C și 3700 W la 40 °C; vârf de 10000 W
• Baterie 24 V (19-33 V); banc recomandat de 400-1400 Ah, cu siguranță CC de 400 A
• Ieșire 230 V ±2%, 50 Hz ±0,1%, curent maxim continuu 19 A
• Două intrări AC de 187-250 V, 50/60 Hz, maximum 100 A fiecare
• Încărcare adaptivă în 4 etape: 120 A până la 25 °C temperatură ambiantă, plus 4 A pentru bateria de pornire
• Eficiență maximă 94%; consum în gol 30 W, 25 W în mod AES, 10 W în modul de căutare
• Ieșire auxiliară de 50 A, deconectată când lipsește sursa AC (de exemplu pentru boiler)
• Trei relee programabile, două porturi de intrare/ieșire programabile și senzor de temperatură a bateriei inclus
• Carcasă din aluminiu albastru (RAL 5012), IP20, 30 kg, 444 x 328 x 240 mm

Setările uzuale se schimbă din comutatoarele DIP; configurarea completă, obligatorie pentru sistemele în paralel sau trifazate (legate prin cabluri RJ45 pe portul VE.Bus), cere interfața MK3-USB, comandată separat, și VEConfigure. Panoul Digital Multi Control 200/200A, comandat separat, comută între pornit, oprit și doar încărcător și reglează limita de curent a intrării AC-in-2. Legat la un dispozitiv GX, precum Cerbo GX, sistemul se monitorizează și se controlează de la distanță prin portalul gratuit VRM. Beneficiază de garanția standard Victron Energy de 5 ani.
