Proiector LED cu senzor PIR: cum reglezi SENS, TIME și LUX

Răspunsul rapid

Senzorul PIR (Passive Infrared, senzor pasiv de infraroșu) al unui proiector LED se reglează din trei potențiometre, SENS, TIME și LUX, iar reglajul bun se face seara, în cinci minute, cu un singur test de mers.

• SENS reglează amplificarea semnalului, deci practic raza de detecție (tipic 2-12 metri). Îl cobori până când lampa nu mai vede trotuarul sau curtea vecinului.

• TIME e cât rămâne aprins după ultima mișcare. Pune-l pe 60-90 de secunde: îți ajunge să cobori din mașină și să descui.

• LUX e pragul de întuneric de la care senzorul poate porni lampa. Se calibrează seara, la ora la care chiar ai nevoie de lumină, rotind încet dinspre lună spre soare.

• Alege puterea în lumeni, nu în wați. Un proiector decent scoate 90-140 lm/W, deci 50 W înseamnă 4.500-7.000 de lumeni; orice cifră în afara intervalului e marketing.

• IP65 e minimul pe un perete expus la ploaie, IP44 doar sub streașină, iar 4000 K cu CRI de minimum 80 e combinația potrivită pentru acces și supraveghere.

Cât de puternic: lumenii contează, wații nu

Puterea corectă se alege în lumeni, nu în wați: wattul spune doar cât consumă lampa, lumenul cât luminează, iar raportul dintre ele, eficacitatea în lm/W, îți spune dacă cifrele de pe cutie sunt plauzibile. Pe proiectoarele de exterior din comerț, eficacitatea reală e între 90 și 140 lm/W: spre limita de jos la modelele ieftine, spre cea de sus la corpurile cu radiator serios. De aici ai un test rapid: împarte lumenii declarați la wați. Peste 150, cifra e umflată; sub 70, plătești curent degeaba.

Comparația cu halogenul de pe ambalaj are un sâmbure de adevăr: halogenul liniar scoate 14-20 lm/W, deci un LED de 50 W înlocuiește onest un halogen de 300-500 W, nu de 1.000 W. Cifra oficială o găsești pe eticheta energetică: din 1 septembrie 2021, sursele de lumină vândute în Uniunea Europeană intră sub Regulamentul (UE) 2019/2020 (ecodesign) și sub Regulamentul delegat (UE) 2019/2015 (etichetare), iar unde produsul are etichetă A-G cu cod QR, fluxul înregistrat în EPREL bate textul de pe cutie. Gama e în corpuri de iluminat exterior, din raionul de iluminat și electrice.

Cât acoperă și de ce nu bate până în fundul curții

Suprafață (mp) = Lumeni x 0,5 / Iluminare dorită (lux)

Factorul 0,5 e partea din fascicul care cade pe zona utilă. Ca țintă: 5 lux pe o alee unde vrei doar să vezi unde calci, 10-20 lux într-o curte, 30-50 lux unde lucrezi afară. Un corp de 50 W și 5.500 lm, la 15 lux, dă 5.500 x 0,5 / 15 = circa 180 mp. Cifra e însă o medie, iar media minte: iluminarea scade cu pătratul distanței și cu unghiul sub care lumina lovește solul. Pentru același corp la 3 metri, cu fascicul de 120 de grade:

Estimarea presupune fascicul uniform și zero reflexii, deci în realitate primești ceva mai mult. Concluzia: pentru o curte lungă, două proiectoare de 30 W bat un corp de 100 W tras dintr-un colț.

3000 K, 4000 K sau 6500 K și rolul indicelui CRI

Pentru acces, alee și perimetru alege 4000 K, iar pe terasă 3000 K; 6500 K rămâne alegerea proastă lângă vecini. Temperatura de culoare descrie nuanța luminii, nu cantitatea ei: două corpuri cu același flux luminează la fel de tare, dar arată complet diferit.

• 3000 K, alb cald. Plăcut pe terasă sau în foișor, dar cu contrast mai slab noaptea și cu o dominantă de culoare care încurcă la identificarea hainelor pe înregistrare.

• 4000 K, alb neutru. Compromisul rezonabil pentru acces, alee și perimetru: contrast bun, culori credibile. E alegerea implicită.

• 6500 K, alb rece. Pare mai puternic decât e, dar dă cea mai mare orbire, deranjează cel mai tare vecinii și atrage vizibil mai multe insecte.

Un mit de corectat: lumina caldă nu „străpunge" ceața mai bine. Picăturile de ceață sunt mult mai mari decât lungimea de undă a luminii vizibile, așa că împrăștie aproape la fel toate culorile (împrăștiere Mie, nu Rayleigh, care explică cerul albastru). 6500 K deranjează pe vreme umedă fiindcă lumina bogată în albastru se difuzează mai puternic chiar în interiorul ochiului, ceea ce crește orbirea și scade contrastul.

CRI, indicele de redare a culorilor, e cifra pe care nimeni nu o citește și care contează cel mai mult pentru supraveghere. Un proiector onest declară Ra 80 sau mai mult; modelele ieftine coboară spre Ra 70, iar sub lumina lor un pulover albastru poate ieși negru pe înregistrare.

O cameră cu iluminator propriu vede color și fără proiector, dar cu proiectorul aprins are un raport semnal-zgomot mult mai bun. Alegerea camerei și cablarea sunt în ghidul despre camere de exterior Wi-Fi sau PoE; aici contează un singur lucru: lumina să cadă pe subiect, nu în obiectiv, fiindcă un proiector orientat spre lentilă strică imaginea mai rău decât întunericul.

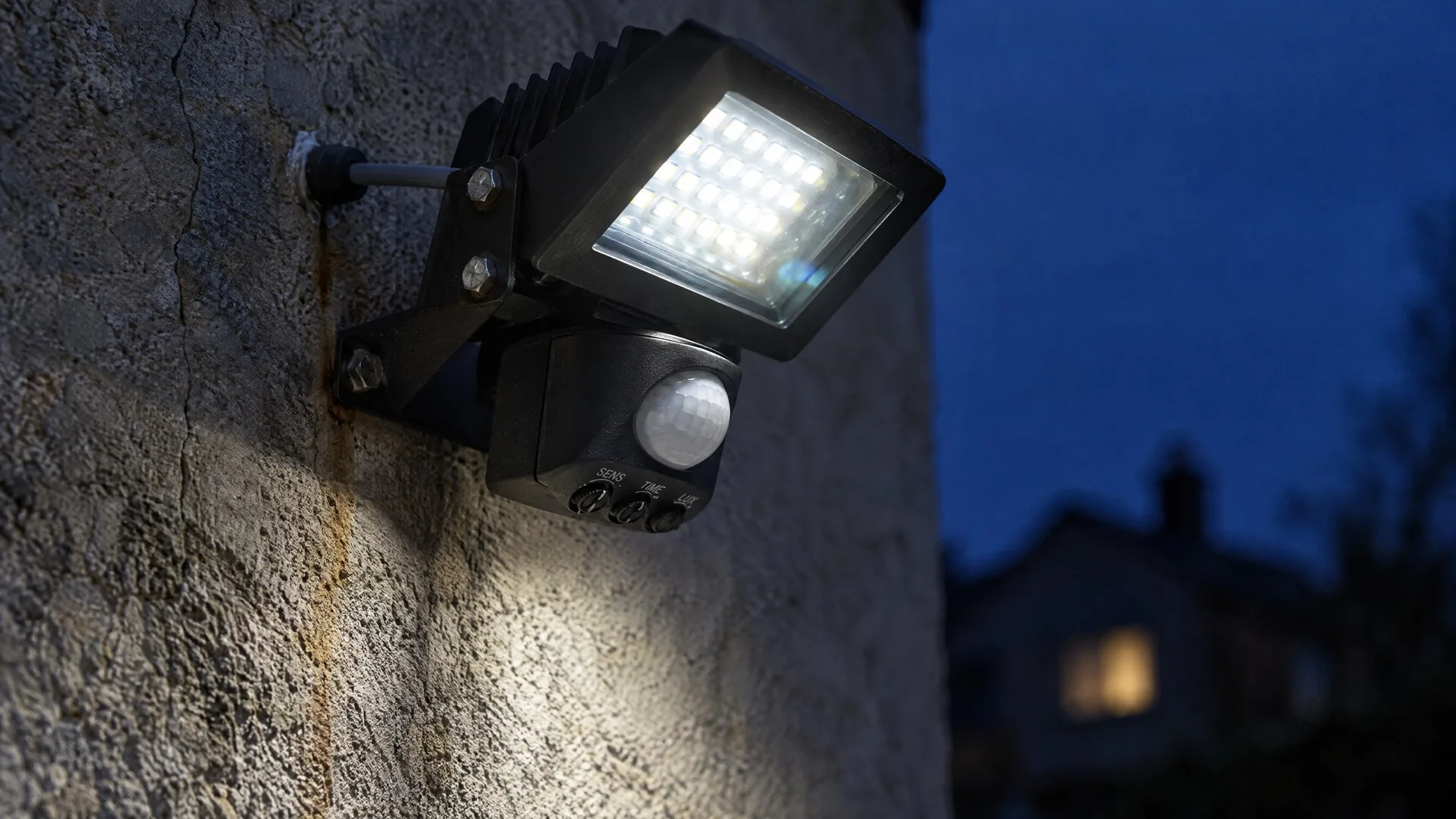

SENS, TIME și LUX: ce face fiecare potențiometru

SENS decide raza de detecție, TIME cât rămâne lampa aprinsă după ultima mișcare, iar LUX cât de întuneric trebuie să fie ca senzorul să aibă voie să pornească.

SENS nu schimbă unghiul de acoperire, ci pragul de la care o variație de infraroșu e considerată mișcare. La maxim, senzorul prinde o diferență termică și la 10-12 metri, dar prinde și pisica vecinului, și mașinile de pe stradă; la minim, raza scade spre 3-5 metri.

TIME se resetează la fiecare mișcare nouă, deci nu ai nevoie de valori mari: dacă rămâi în zonă, lampa rămâne aprinsă oricum. Pe maxim, orice pisică îți ține proiectorul aprins zece minute, cu tot cu căldura acumulată în driver.

LUX e cel mai des înțeles greșit. Simbolul soare nu înseamnă „mod de zi", ci prag maxim: senzorul are voie să aprindă lampa oricând, inclusiv la amiază, ceea ce e util doar la reglaj. Simbolul lună înseamnă prag minim: lampa pornește abia după ce s-a întunecat de-a binelea.

Procedura de calibrare, în ordinea corectă

1. Lasă senzorul să pornească. După punerea sub tensiune, majoritatea senzorilor PIR au nevoie de 30-60 de secunde ca să își stabilizeze referința termică. Aprinderile aleatorii din acest interval nu înseamnă defect.

2. Pune LUX pe soare și TIME pe minim, ca să poți lucra ziua, fără să aștepți fiecare temporizare.

3. Fă testul de mers, transversal, dinspre marginea cea mai îndepărtată a zonei spre lampă, și notează de unde te vede.

4. Coboară SENS până nu mai prinde ce nu trebuie: trotuarul, strada, curtea vecină. Mai bine rază mai mică decât o lampă care se aprinde la fiecare mașină.

5. Seara, la ora la care chiar ai nevoie de lumină, calibrează LUX: pornește de la lună și rotește încet spre soare, până se aprinde la mișcarea ta. Lasă butonul acolo.

6. Pune TIME pe 60-90 de secunde și lasă instalația câteva nopți înainte de ajustări fine.

Cum „vede" senzorul PIR: unghi, rază și direcția de mers

Senzorul PIR prinde mișcarea transversală la distanța maximă, pe cea frontală abia la 2-3 metri, iar prin sticlă nu vede deloc. E pasiv: nu emite nimic, ci măsoară variația radiației infraroșii din câmpul lui. Cupola albă e o lentilă Fresnel împărțită în zeci de micro-lentile, care proiectează pe elementul piroelectric o rețea de conuri de sensibilitate separate prin zone oarbe. De aici, două consecințe:

• Un om nemișcat devine invizibil. Cât timp corpul stă în același con, semnalul e constant și senzorul nu declanșează. De asta se stinge lampa peste tine când stai pe scaun pe terasă.

• Mișcarea transversală bate mișcarea frontală. Când traversezi câmpul, tai conurile unul după altul și senzorul reacționează imediat, la distanța maximă. Când mergi drept spre proiector, rămâi mult în același con și lampa se aprinde abia la 2-3 metri.

Regula de montaj rezultă singură: pune corpul lateral față de direcția de venire, în colțul garajului sau pe zidul de lângă alee. Unghiul declarat e tipic 120 de grade pe orizontală (la unele modele 180), iar raza de 12 metri e o valoare obținută transversal, pe fundal rece.

Trei limite de reținut. Prin sticlă nu vede, fiindcă geamul blochează infraroșul îndepărtat. Sensibilitatea depinde de contrastul termic: iarna diferența dintre suprafața îmbrăcămintei (circa 25-30 °C) și fundal e mare; vara, cu pavajul la 40 °C, contrastul aproape dispare. Iar peste 4 metri înălțime senzorul integrat își pierde rostul, fiindcă o persoană traversează prea puține conuri; acolo îți trebuie un senzor separat, la 2,5 metri.

IP65, IK și carcasa: ce rezistă cu adevărat afară

IP65 e minimul pe un perete bătut de ploaie, iar IP44 merge doar sub streașină. Codul IP (Ingress Protection, protecția la pătrunderi), din standardul IEC 60529, are două cifre: prima pentru corpuri solide și praf, a doua pentru apă.

Un IP44 pe un perete bătut de ploaie cu vânt lasă apa să treacă pe lângă garnituri: lampa se aburește la interior și, în timp, declanșează diferențialul.

Dacă montezi corpul jos, lângă un gard la stradă, cere și un grad IK, din standardul IEC 62262, pentru rezistența la impact: IK07 înseamnă 2 jouli, IK08 înseamnă 5 jouli, IK10 înseamnă 20 de jouli.

La carcasă verifică trei lucruri: aluminiu turnat cu aripioare de răcire, nu plastic subțire care se fisurează sub ultraviolete în două sezoane; geam de sticlă securizată, nu policarbonat care se îngălbenește; și o garnitură perimetrală din silicon, cu presetupă cu inel de compresie pe cablu. La corpurile ieftine nu cedează LED-urile, ci driverul: electroliții din alimentare îmbătrânesc rapid la căldură.

Declanșări false: cauzele reale și cum le tai

O lampă care se aprinde singură are rareori senzorul defect: are aproape întotdeauna un obiect nepotrivit în câmpul lui, iar remediul stă în poziția corpului, apoi în masca de lentilă și abia la final într-un SENS mai mic.

• Surse de aer cald: evacuarea centralei termice, unitatea exterioară a aerului condiționat, un tub de ventilație. Convecția produce exact variația pe care senzorul o caută.

• Vegetație în mișcare. Crengile nu sunt calde prin ele însele, dar dacă soarele le încălzește inegal, balansul lor prin conuri dă o semnătură termică variabilă.

• Animale. Pisicile și câinii intersectează conurile de jos. Multe modele declară o imunitate sub o anumită greutate; e o filtrare optică, nu una perfectă.

• Reflexii puternice. Un parbriz, o tablă lucioasă sau altă lampă care bate în cupolă pot satura senzorul sau pot păcăli fotocelula LUX.

• Bucla proiector-fotocelulă. Dacă lumina proprie se întoarce în fotocelulă de pe un perete alb sau de pe pavajul ud, senzorul „crede" că s-a făcut ziuă și stinge, apoi constată din nou întunericul și aprinde. Simptomul e clipirea ritmică.

Masca pe lentilă e cea mai simplă unealtă când nu poți muta corpul: unele proiectoare vin cu obturatoare clipsabile, iar în lipsa lor o bandă opacă pe partea de sus a cupolei taie conurile care privesc spre stradă, una pe partea de jos ridică pragul peste animalele mici.

Regula de diagnostic: dacă lampa se aprinde la ore fixe, cauza e solară sau termică; dacă se aprinde aleatoriu, pe vânt, e vegetația; dacă clipește repede, e bucla optică pe fotocelulă.

Cât consumă și cât te costă lunar

Un proiector de 50 W aprins toată noaptea costă circa 27 de lei pe lună, iar același corp comandat de senzor stă sub 2 lei, adică o diferență de vreo 25 de lei lunar. Calculul folosește 1,30 lei/kWh, orientativ, septembrie 2026, și o noapte de iarnă cu circa 14 ore de întuneric.

Fără senzor, aprins toată noaptea: 50 W x 14 h = 0,7 kWh pe noapte, deci 21 kWh pe lună, adică circa 27 de lei pe lună.

Cu senzor, TIME pe 90 de secunde și 20 de declanșări pe noapte: 20 x 90 s = 30 de minute, deci 50 W x 0,5 h = 25 Wh pe noapte, adică 0,75 kWh pe lună și sub 1 leu. Se adaugă veghea electronicii, tipic sub 1 W: la 0,5 W înseamnă 0,36 kWh pe lună, vreo 50 de bani.

Câștigul e și în altă parte: un proiector aprins 14 ore pe noapte adună peste 5.000 de ore pe an, deci consumă în șase-zece ani durata de viață declarată uzual (30.000-50.000 de ore), în timp ce același corp comandat de senzor abia strânge 200 de ore pe an.

Dacă vrei cifra ta reală, măsoar-o: o priză cu monitorizare a energiei arată și consumul în funcționare, și pe cel de veghe, și demască un proiector care scrie 100 W pe cutie și trage 40 W la priză.

Când e mai bun un proiector fără senzor sau un senzor separat

Renunți la senzorul integrat în patru situații: lumină care trebuie să stea aprinsă, detecție în alt loc decât lampa, nevoie de automatizări și declanșări false imposibil de eliminat.

Când lumina trebuie să stea aprinsă: o zonă de lucru, o vitrină sau un punct în care camera trebuie să vadă color continuu. Iei un proiector simplu și îl comanzi de la un ceas programabil sau de la o priză inteligentă cu program pe răsărit și apus.

Când poziția bună pentru senzor nu e cea bună pentru lampă. Vrei lumina sus, pe fațadă, dar detecția jos, lângă poartă: un senzor PIR separat, la 2,5 metri, legat pe circuitul de comandă, rezolvă ce un corp la 5 metri nu poate. Îl găsești la produse complementare de iluminat.

Când vrei automatizări, nu doar mișcare: program orar, aprindere la sosire, două corpuri simultan sau notificare pe telefon. Releele și senzorii wireless sunt în ghidul despre casă inteligentă cu prize smart, relee Wi-Fi și senzori, iar echipamentele în kituri și senzori smart.

Când declanșările false sunt inevitabile: fațadă la stradă circulată, perete plin de vegetație, poziție lângă evacuarea centralei. Acolo un program orar e mai liniștit decât orice reglaj de SENS.

Montaj: înălțime, cablu și siguranță electrică

Montează corpul cu senzor integrat la 2,4-2,8 metri, pe un circuit protejat cu diferențial de 30 mA. Un proiector de exterior e un aparat de 230 V într-un mediu umed, iar intervenția pe circuitul fix se face de un electrician autorizat ANRE; alegerea diferențialului e explicată în ghidul despre siguranțe automate curba B sau C și RCBO de 30 mA.

1. Înălțimea: 2,4-2,8 metri. Sub acest interval corpul e ușor de acoperit sau de lovit, peste el scade detecția.

2. Înclinarea capului de senzor: 15-25 de grade sub orizontală, ca fasciculul de detecție să cadă în curtea ta, nu la orizont.

3. Bucla de picurare. Lasă cablul să coboare 5-10 cm sub punctul de intrare în presetupă, apoi să urce: apa care se prelinge cade din punctul cel mai de jos, în loc să intre în garnitură.

4. Conexiuni etanșe: doză cu grad IP corespunzător, conectori cu gel sau presetupe cu inel de compresie. Banda izolatoare într-o doză neetanșă absoarbe condens și aruncă diferențialul la prima ploaie.

5. Protecție la supratensiuni. Circuitele care merg spre stâlpi în curte prind inducții de la descărcările atmosferice din apropiere, iar driverul LED cedează primul. Tipurile de protecție sunt în ghidul despre releu de tensiune, stabilizator sau SPD, iar accesoriile în bricolaj electric.

Aprinderea continuă din întrerupător există la multe modele, dar nu la toate: stingi și repornești în mai puțin de două secunde, iar corpul rămâne aprins ignorând senzorul; revii la automat lăsându-l stins vreo 15 secunde. Secvența diferă de la producător la producător, deci verifică manualul.

Greșelile care se plătesc

Aproape toate proiectoarele reclamate ca defecte cad într-una din trei greșeli de alegere, de reglaj sau de montaj.

• Alegi după wați, fără lumeni declarați: un „100 W" poate trage 40 W la priză.

• Lași SENS pe maxim și TIME pe 10 minute: aprinzi la fiecare mașină de pe stradă și ajungi să oprești lampa de la întrerupător, adică exact ce nu voiai.

• Calibrezi LUX ziua sau montezi lampa frontal pe direcția de venire: pragul de amurg nu se nimerește la prânz, iar un corp frontal te vede abia la trei metri și pare defect din fabrică.

Pe scurt

• Puterea se alege în lumeni: 90-140 lm/W e intervalul plauzibil, deci 50 W înseamnă 4.500-7.000 de lumeni, cât un halogen de 300-500 W.

• Iluminarea scade rapid cu distanța: un corp de 50 W montat la 3 metri dă circa 110 lux la 2 metri și 5 lux la 10 metri, deci două corpuri mici bat unul mare.

• SENS se coboară până nu mai prinzi strada, TIME se pune pe 60-90 de secunde, LUX se calibrează seara, dinspre lună spre soare, după un test de mers transversal.

• 4000 K și CRI de minimum 80 sunt setul potrivit pentru acces și supraveghere; lumina caldă nu străbate ceața mai bine.

• IP65 e minimul pentru un perete expus și IP44 doar sub streașină, iar carcasa de aluminiu cu geam de sticlă securizată face diferența dintre doi ani și zece.

• Senzorul taie consumul de la circa 27 de lei pe lună la sub 2 lei pentru un corp de 50 W, la 1,30 lei/kWh, orientativ, septembrie 2026; montajul pe circuitul fix rămâne treabă de electrician autorizat.
