Releu de protecție la supratensiune, stabilizator sau SPD: ce alegi

Există și relee de tensiune și frecvență de clasă industrială, ca modelul de protecție de interfață Ziehl, dar acelea rezolvă altceva: sunt protecția impusă instalațiilor care injectează energie în rețea, comandă contactoare externe și intră în schemă de proiectant.

Descărcătorul SPD: tipuri, cifrele de pe fișă și coordonarea

Un descărcător de supratensiune scurge spre pământ impulsurile de mii de volți care țin microsecunde, adică exact fenomenul pe care releul de tensiune nu îl vede. Are înăuntru, tipic, un varistor cu oxid metalic: la tensiune normală e practic izolator, iar peste un anumit nivel devine conductor în câteva nanosecunde și scurge impulsul spre conductorul de protecție. Ratează astfel tot ce ține mai mult de câteva sute de microsecunde.

Patru cifre contează pe fișă. Uc e tensiunea la care poate sta permanent, tipic 275 V. Up e nivelul de protecție, tensiunea care mai ajunge la aparate în timpul descărcării; se compară cu ținuta la impuls a echipamentelor casnice, de 2,5 kV într-o instalație de 230/400 V, deci un Up de 1,2-1,5 kV lasă marjă. In e curentul de descărcare suportat repetat, iar Imax vârful dus o singură dată. La tip 1, cifra echivalentă e Iimp, dat pe undă 10/350 µs, care transportă de zeci de ori mai multă energie decât 8/20 µs la aceeași valoare de vârf. De aceea un tip 2 nu ține locul unui tip 1, oricât de mare i-ar fi Imax.

Coordonarea e partea ratată de majoritatea montajelor improvizate:

• Legătura scurtă. Lungimea totală a conductoarelor dintre fază, SPD și bara de pământ ar trebui să rămână sub 0,5 m: pe un front de microsecunde, inductanța cablului adaugă o cădere de tensiune care se însumează peste Up și anulează avantajul unui descărcător bun. Secțiunea uzuală e de minimum 6 mm pătrați cupru la tip 2 și 16 mm pătrați la tip 1; gama e în conductori și cabluri electrice.

• Decuplarea între trepte. Între un tip 1 și un tip 2 e nevoie de o lungime de cablu, uzual de ordinul a 10 m, sau de module declarate de producător ca fiind coordonate. Altfel treapta a doua ia tot și cedează prima.

• Distanța până la aparat. Peste circa 10 m de tablou, reflexiile pe linie pot dubla tensiunea ajunsă la consumator. Acolo e locul unei trepte fine.

• Siguranța de rezervă și poziția față de diferențial. Fiecare SPD are declarată o siguranță maximă în amonte, iar dacă cea generală e mai mare se montează una separată. Descărcătorul stă de regulă înaintea diferențialului; dacă schema îl cere după, diferențialul trebuie să fie de tip selectiv, altfel îl găsești declanșat după fiecare furtună.

• Cartuș schimbabil cu indicator. Fereastra verde-roșu îți spune că varistorul s-a consumat. Fără ea nu ai cum să știi că protecția a murit: un SPD epuizat arată exact ca unul funcțional.

O condiție e eliminatorie: fără priză de pământ funcțională, un SPD nu face nimic. El deviază energia spre pământ; dacă nu are unde să o ducă, montajul e decorativ. Într-un apartament vechi, pe două fire și fără conductor de protecție, banii se duc întâi pe refacerea instalației. Iar supratensiunile nu intră doar prin cablul de alimentare: un cablu de antenă sau unul de rețea care iese spre o cameră de exterior e un al doilea drum de intrare, unde contează echipotențializarea, adică legarea tuturor părților metalice și a ecranelor la aceeași bară de pământ.

Ultimul nivel, protecția fină de la priză, e prelungitorul cu varistor. E util ca treaptă finală, nu ca protecție unică: valorile în jouli, filtrele și limitele lui reale sunt comparate în ghidul despre prelungitoare cu protecție.

Stabilizatorul: doar când tensiunea e cronic proastă

Un stabilizator are sens într-o singură situație: tensiunea la tine e proastă, dar previzibil de proastă, ore întregi în fiecare zi. Aparatul, marcat pe fișe și AVR (automatic voltage regulator), ia tensiunea de la rețea și o corectează continuu spre 230 V fără să întrerupă alimentarea, iar asta e diferența de fond față de releu: releul te protejează oprindu-te, stabilizatorul te ține pornit.

Între deconectare automată și corecție continuă alegi după cât de des iese tensiunea din interval, nu după cât de rău iese. Dacă iarna, între orele 18 și 22, ai constant 175-190 V pentru că ești la capătul unei linii lungi, un releu setat corect îți taie curentul patru ore pe zi. Acolo cumperi un stabilizator, și la fel în capătul celălalt, într-un cartier plin de instalații fotovoltaice care ține tensiunea la 250-260 V în zilele însorite. Dacă tensiunea iese din interval rar și violent, e invers: nu ai nevoie de un aparat care consumă permanent pentru sine, ci de unul care deconectează la nevoie.

Alegerea puterii nu se face după consumul de regim, ci după vârful de la pornirea motoarelor, plus scăderea de putere pe care o suferă orice stabilizator la capătul de jos al plajei lui de intrare. Calculul complet e în ghidul de dimensionare, iar gama e în stabilizatoare de tensiune.

Ce nu face un stabilizator: nu ține curentul la pană și nu oprește un impuls de trăsnet, fiindcă acesta trece prin el înainte ca electronica de comandă să reacționeze. Pentru autonomie ai nevoie de un UPS, iar dacă vorbim de centrala termică, dimensionarea bateriei e în ghidul dedicat.

Ce combini pentru o casă tipică

Pentru o locuință obișnuită baza e releu de tensiune plus descărcător SPD tip 2 în tablou, iar stabilizatorul se adaugă doar dacă ai măsurat tensiune cronic în afara intervalului. Trei configurații acoperă majoritatea cazurilor.

Apartament la bloc, alimentat prin cablu subteran. Riscul de trăsnet direct e mic, cel de nul întrerupt în tabloul de scară e real. Combinația rezonabilă: releu de tensiune pe generalul apartamentului, SPD tip 2 dacă instalația are împământare, prelungitoare cu protecție la televizor și la calculator. Stabilizator, doar dacă ai măsurat că ai nevoie.

Casă la curte, cu branșament aerian. Cazul cel mai expus. La aceeași combinație se adaugă tipul 1: cu instalație de paratrăsnet sau alimentare aeriană pe stâlpi, treapta întâi devine necesară, iar dimensionarea se face de proiectant. La branșament trifazat, releul se ia cu contactor de forță.

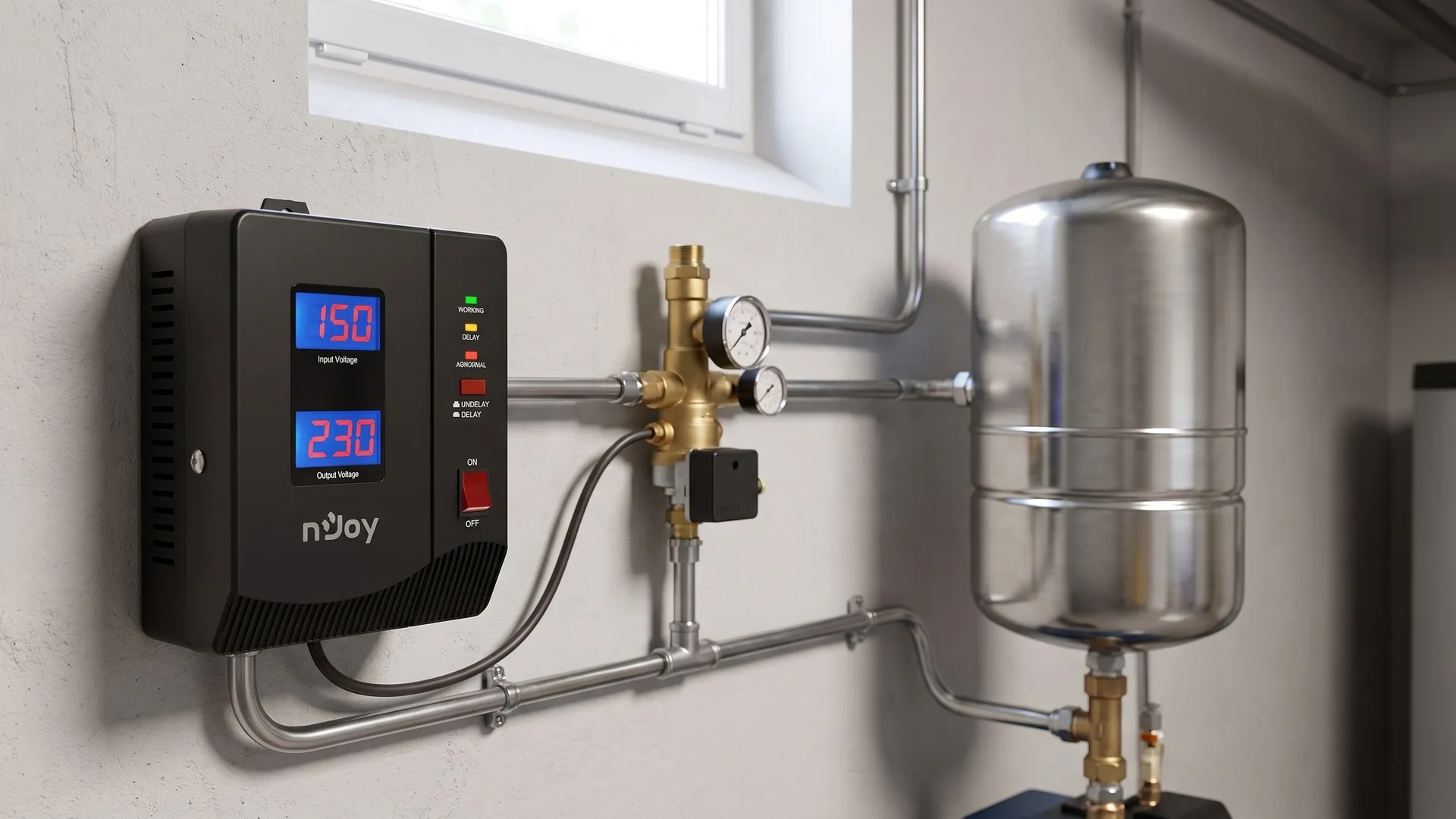

Casă în zonă cu tensiune cronic proastă. Releul rămâne, pentru accidentul mare, dar cu praguri largi, ca să nu devină întrerupător de seară. Peste el pui stabilizarea, fie pe toată casa, fie, mai ieftin și adesea suficient, doar pe consumatorii care chiar suferă: centrala, frigiderul, hidroforul.

Ce faci singur și ce cere electrician autorizat

Alegerea aparatelor și reglajul pragurilor le poți face singur, intervenția în tabloul general nu: instalațiile electrice ale clădirilor se execută după normativul I7, normativul românesc pentru proiectarea și executarea instalațiilor electrice, de către electricieni autorizați.

Trei lucruri sunt de cerut explicit celui care montează: măsurarea rezistenței prizei de pământ, cu valoarea trecută pe buletin, verificarea tipului de rețea la punctul de delimitare, de care depinde schema corectă de conectare a SPD-ului, și legăturile scurte ale descărcătorului. Componentele modulare și accesoriile de tablou sunt în bricolaj electric, iar restul materialelor de instalație în bricolaj și electrice.

Un al patrulea lucru ține de operatorul de distribuție: dacă tensiunea iese sistematic din intervalul standard, poți depune sesizare și cere o măsurare la punctul de delimitare. Ridicarea pragului peste 253 V ca să nu mai declanșeze nu rezolvă nimic, doar mută problema pe aparate.

Ce verifici pe fișă înainte de comandă

Un aparat de protecție se alege pe șase repere din fișa tehnică; dacă vreunul lipsește din descriere, produsul se ocolește.

1. La releu: pragurile reglabile, cu valorile minime și maxime, nu doar mențiunea că sunt reglabile.

2. La releu: temporizarea la revenire, cu valoarea în secunde. Fără cel puțin 180 de secunde nu îl folosi pe circuit cu compresor.

3. La releu: curentul nominal și dacă întrerupe și nulul.

4. La SPD: tipul (1, 2 sau 3), Uc, Up, In și Imax, plus dacă e declarat coordonat cu alte trepte ale aceluiași producător.

5. La SPD: cartuș schimbabil cu indicator vizual și siguranța maximă de rezervă recomandată.

6. La stabilizator: puterea în wați și puterea rămasă la capătul de jos al plajei de intrare. O plajă largă anunțată fără nicio cifră de putere la 160 V e o fișă incompletă.

Greșeli frecvente

Cele mai scumpe greșeli nu sunt de alegere, ci de montaj și de reglaj.

• Cumperi un singur aparat și crezi că ai acoperit tot. SPD-ul nu te apără de nul întrerupt, releul de trăsnet, stabilizatorul de niciunul.

• Montezi SPD fără priză de pământ. Cea mai frecventă cheltuială complet inutilă din tablou.

• Lași temporizarea din fabrică. Câteva secunde înseamnă compresor pornit împotriva presiunii rămase în circuit, repetat, până cedează.

• Iei releul exact pe valoarea siguranței generale. Contactele lucrează la limită termică și se lipesc, iar un contact lipit e o protecție care nu mai protejează.

• Ridici pragul maxim ca să nu mai declanșeze. Aparatele rămân la aceeași tensiune, doar că fără martor.

• Lungești legăturile SPD-ului ca să iasă frumos în tablou. Peste jumătate de metru, cablul adaugă tensiunea pe care descărcătorul trebuia să o taie.

Pe scurt

• Trei probleme, trei dispozitive: releul de tensiune pentru supratensiuni de durată, descărcătorul SPD pentru impulsuri de microsecunde, stabilizatorul pentru tensiune cronic prea joasă sau prea înaltă.

• Nulul întrerupt e scenariul cu paguba cea mai mare: tensiunea urcă spre 400 V și rămâne acolo minute întregi. Doar releul îl oprește; varistorul unui SPD se sacrifică fără să te apere.

• Setează pragul maxim la 250-253 V, cel minim la 185-195 V și temporizarea la revenire la 180 de secunde pe orice circuit cu compresor. Curentul nominal, o treaptă peste siguranța generală.

• SPD-ul are nevoie de priză de pământ funcțională, de legături sub jumătate de metru și de coordonare între trepte. Fără acestea e un modul decorativ pe șina DIN.

• Stabilizatorul intră în discuție doar dacă tensiunea stă ore întregi în afara intervalului. Dacă iese rar și scurt, releul rezolvă mai ieftin.

• Nimic din tablou nu oprește un trăsnet direct fără instalație de paratrăsnet și SPD tip 1, iar montajul se face de electrician autorizat.
