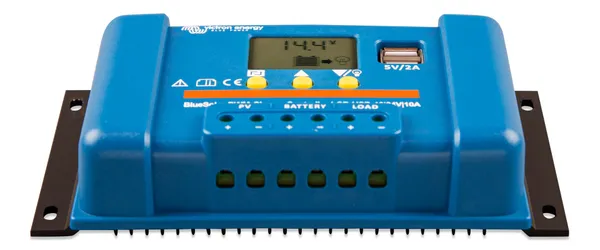

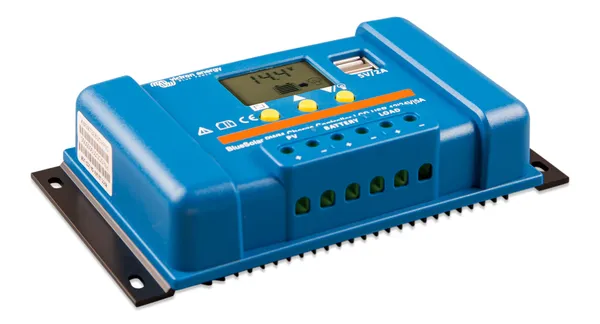

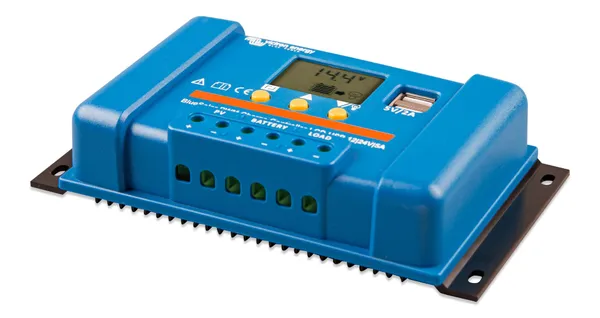

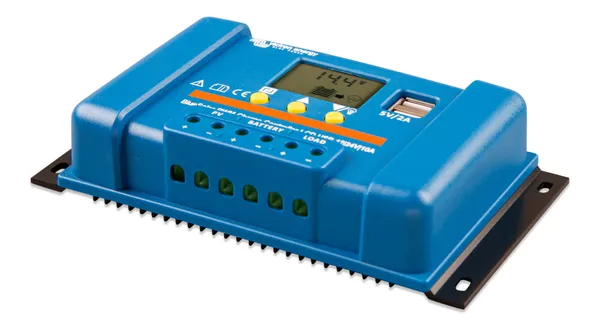

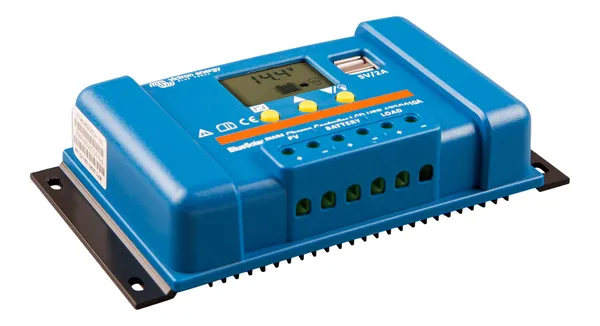

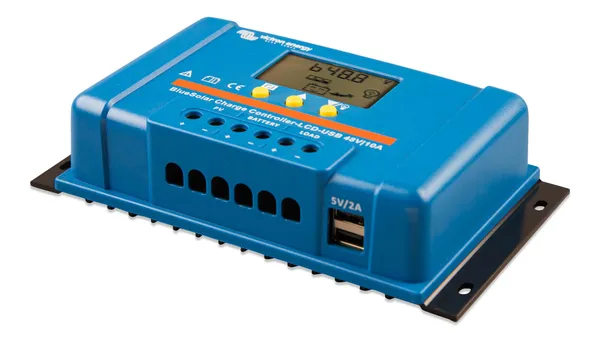

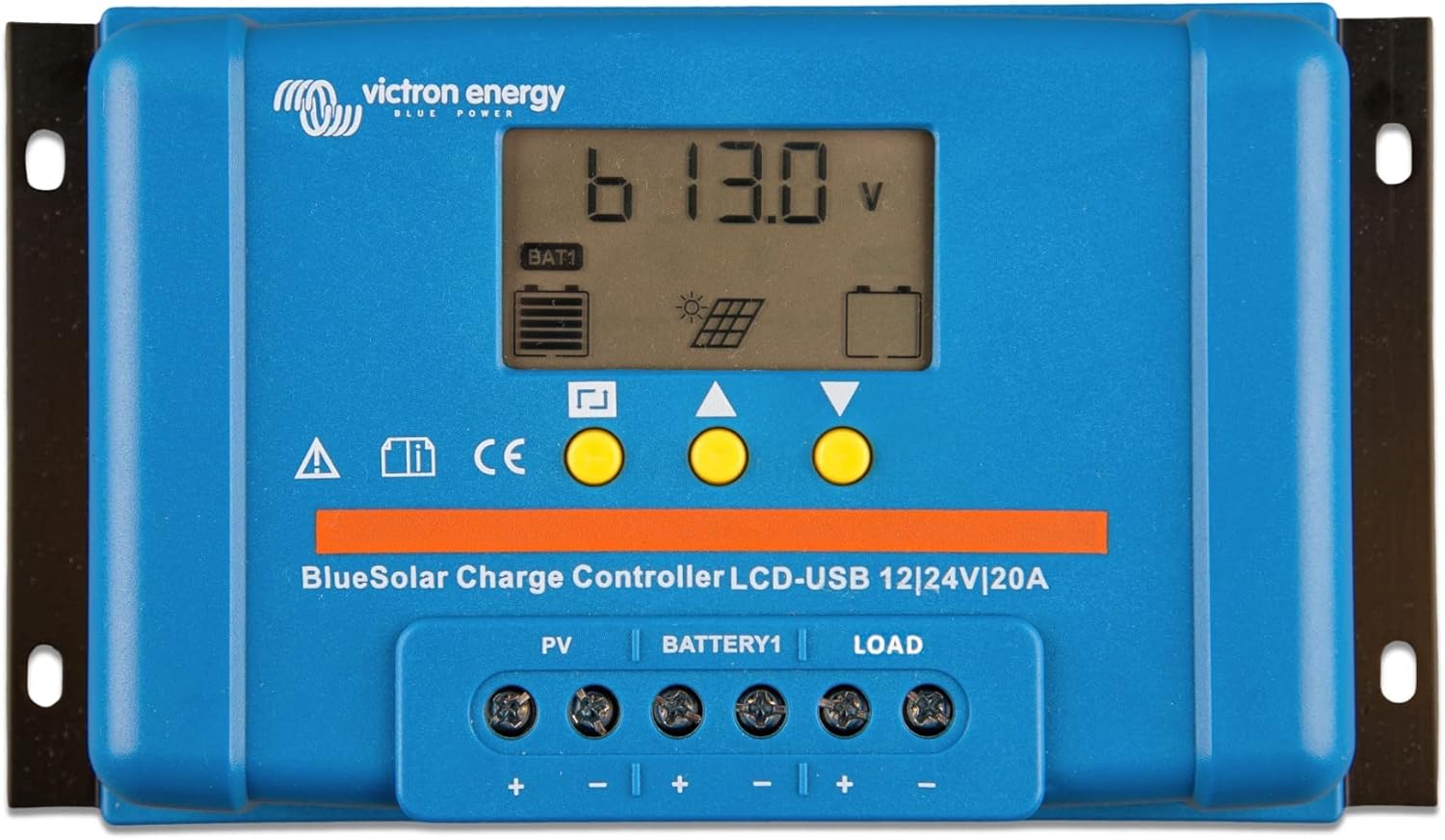

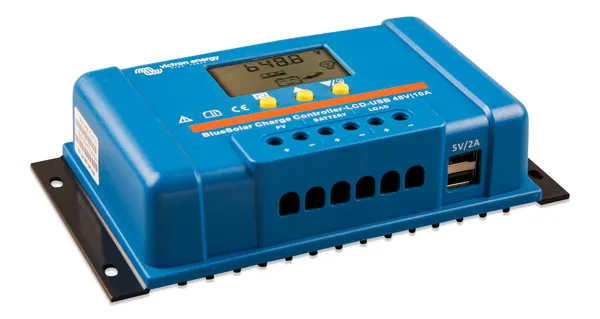

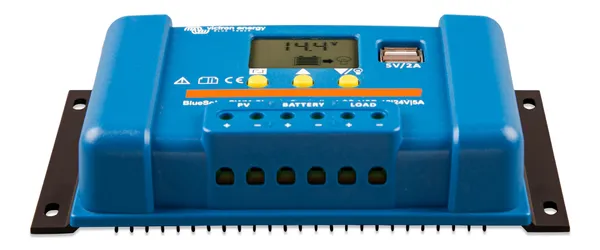

Regulator Solar VICTRON ENERGY BlueSolar PWM-LCD&USB 20A 12/24V

Victron Energy BlueSolar PWM-LCD&USB este un regulator solar de încărcare cu tehnologie PWM, destinat sistemelor fotovoltaice autonome cu baterii de 12 V sau 24 V. Varianta prezentată are un curent nominal de încărcare de 20 A și se montează între panourile solare și baterie, controlând procesul de încărcare. Carcasa este de culoare albastră.

Încărcarea bateriei în trei etape

Bateria se încarcă în trei etape, Bulk, Absorption și Float, cu parametri complet programabili. Tensiunea de absorbie este de 14,4 V la baterii de 12 V și 28,8 V la baterii de 24 V, iar tensiunea de menținere float este de 13,7 V, respectiv 27,4 V. Încărcarea pe etape adaptează curentul și tensiunea în funcție de stadiul în care se află bateria, iar etapa finală, float, menține nivelul de încărcare fără a supraincărca bateria.

Afișaj, ieșiri USB și controlul iluminării

Regulatorul are un afișaj cu cristale lichide pentru citirea parametrilor de funcționare și două ieșiri USB de 5 volți, prin care pot fi alimentate sau încărcate dispozitive mobile. Funcția de control al iluminării este complet programabilă și permite comanda automată a corpului de iluminat conectat la ieșirea de sarcină, de exemplu aprinderea seara și stingerea dimineața.

Ieșire de sarcină și protecții

Ieșirea de sarcină deconectează automat consumatorii când tensiunea bateriei scade prea mult, protejând bateria împotriva descărcării profunde, și poate fi deconectată și manual. Această ieșire este protejată împotriva suprasarcinii și a scurtcircuitelor. Suplimentar, regulatorul are protecție la conectarea cu polaritate inversă a panourilor solare și a bateriei, protecția bateriei fiind asigurată printr-o siguranță, precum și protecție la scurtcircuit la ieșire și la supratemperatură.

Conexiuni și condiții de funcționare

Panourile solare și bateria se conectează prin terminale cu șurub care acceptă conductoare de 6 mm² (10 AWG). Consumul propriu în funcționare este de 10 mA. Intervalul de temperatură în care funcționează regulatorul se întinde de la -35 la 60 °C, iar umiditatea maximă admisă este de 95%. Nivelul de protecție IP20 recomandă montajul în interior, în spații ferite de apă și praf. Dispozitivul nu are senzor de temperatură și nu efectuează compensarea de temperatură a tensiunii de încărcare.

Regulatorul respectă standardele de siguranță EN-IEC 60335-1 și EN-IEC 62109-1 și standardele de compatibilitate electromagnetică EN-IEC 61000-6-1, EN-IEC 61000-6-3 și ISO 7637-2.

Produsul este potrivit pentru instalații solare autonome cu baterii de 12 V sau 24 V, de exemplu la cabane, rulote sau sisteme de iluminare alimentate din panou solar și baterie, în aplicații montate în spații protejate, unde sunt utile afișajul integrat și cele două ieșiri USB.
