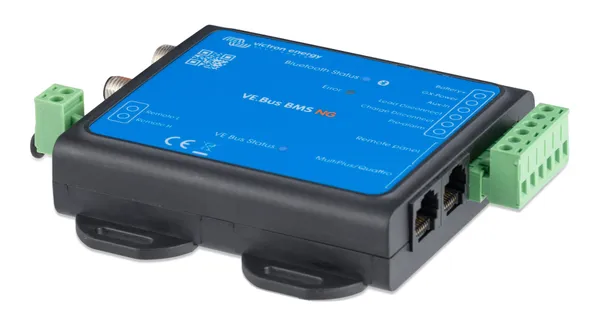

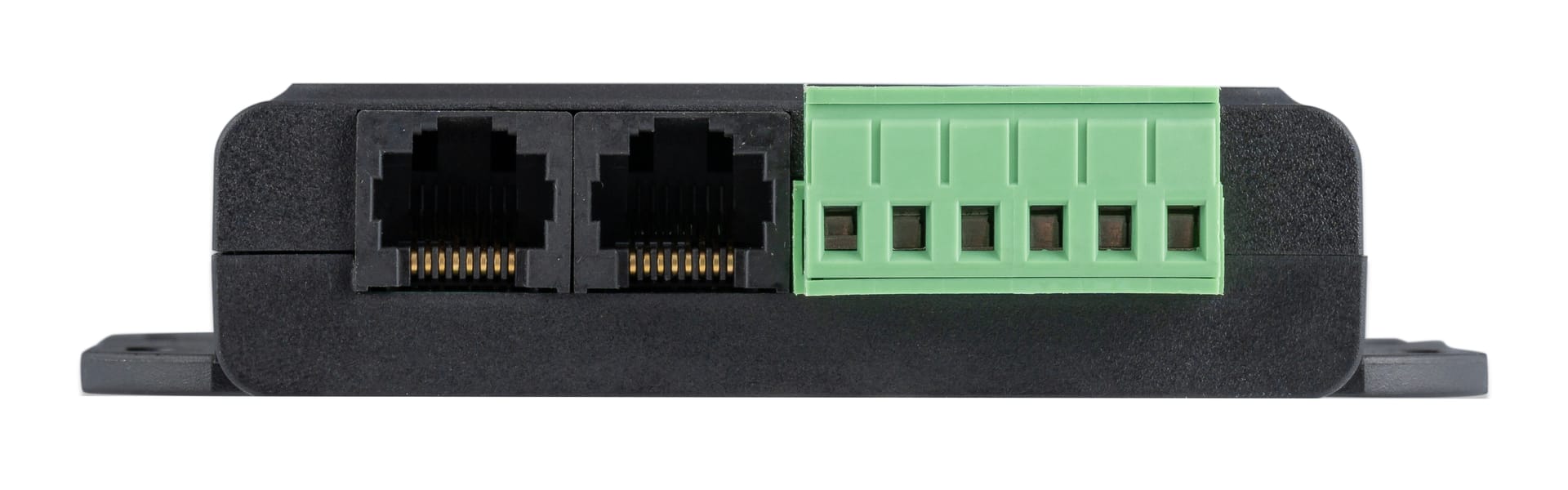

Sistem de gestionare baterii VICTRON ENERGY VE.Bus BMS NG

VE.Bus BMS NG este un sistem de gestionare a bateriilor (BMS) produs de Victron Energy, dedicat bateriilor Victron Lithium NG și destinat sistemelor cu invertoare Victron sau invertoare/încărcătoare care comunică prin VE.Bus. Produsul nu este compatibil cu bateriile Lithium Battery Smart.

Protecție și monitorizare

BMS-ul supraveghează fiecare celulă în parte și intervine la supratensiune sau subtensiune, precum și în condiții de supraîncălzire sau subrăcire. Parametrii esențiali, inclusiv tensiunea, curentul, starea de încărcare și datele fiecărei celule, sunt preluați direct de la baterie, astfel încât nu mai este necesar un dispozitiv SmartShunt separat.

Conectivitate Bluetooth

Bluetooth-ul integrat permite configurarea wireless, monitorizarea și actualizarea firmware-ului prin aplicația VictronConnect. Funcția Instant Readout afișează direct în lista dispozitivelor date precum starea de încărcare (SoC), temperatura bateriei, avertismentele și alarmele, fără conectarea la dispozitiv.

Ieșiri de control

Sistemul dispune de mai multe ieșiri de semnal. Ieșirea de deconectare a sarcinii comandă intrarea de pornire/oprire de la distanță a unui BatteryProtect, invertor, convertor CC-CC sau altă sarcină cu această funcție, pentru prevenirea descărcării profunde. Ieșirea de deconectare a încărcării acționează portul de pornire/oprire de la distanță al încărcătoarelor, precum Smart IP43, un releu Cyrix-Li-Charge, un combinator Cyrix-Li-ct sau un BatteryProtect, pentru prevenirea supratensiunii. Ieșirea de pre-alarmă oferă avertizare timpurie la tensiune scăzută a bateriei, înainte de deconectarea sarcinilor, și poate comanda un releu, un LED sau un semnal sonor. Prin comanda de pornire/oprire de la distanță, ieșirile de deconectare a sarcinii și a încărcării pot fi controlate și din exterior.

Configurarea băncii de baterii

Bateriile NG cu litiu pot fi conectate în serie, în paralel sau într-o combinație a celor două, pentru sisteme de 12 V, 24 V sau 48 V. O bancă de 12 V sau 24 V poate include maximum 50 de baterii, iar una de 48 V maximum 25 de baterii. Capacitatea de stocare ajunge astfel la 192 kWh la 12 V, 384 kWh la 24 V și 128 kWh la 48 V.

Construcție și condiții de funcționare

Carcasa din material ABS, de culoare neagră, are grad de protecție IP20. Sistemul funcționează la temperaturi între -20 și 50 °C și la o umiditate maximă de 95%, respectă standardele de emisii EMC EN 55014-1 și EN-IEC 61000-6-3, precum și standardul de siguranță EN 60950. Un LED albastru indică starea Bluetooth, iar un LED roșu semnalează avertismente și erori.

VE.Bus BMS NG este potrivit pentru instalatori și utilizatori de sisteme electrice bazate pe baterii Victron Lithium NG și echipamente Victron cu comunicație VE.Bus, care au nevoie de protecție la nivel de celulă și de monitorizare centralizată a bănciei de baterii.
