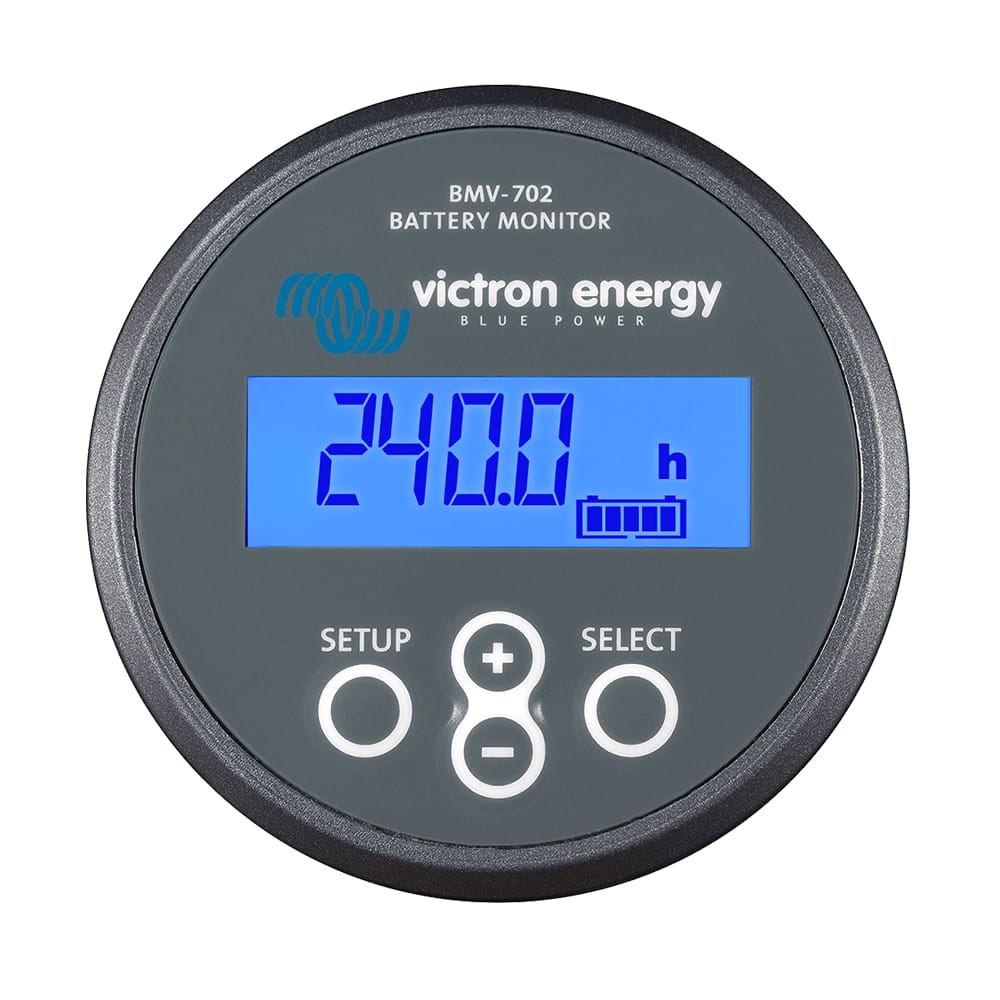

Monitor Baterii VICTRON ENERGY BMV-702 Shunt 500A

Monitor baterii Victron Energy BMV-702, dedicat urmăririi precise a stării bateriilor din sistemele fotovoltaice, rulote, ambarcațiuni sau instalații de rezervă. Dispozitivul măsoară curentul care intră și iese din baterie și afișează starea de încărcare (SoC), consumul în amperi-oră și timpul rămas de autonomie.

Metoda de măsurare

BMV-702 lucrează prin metoda coulomb counting: integrează curentul de încărcare și de descărcare și aplică factorul Peukert, astfel încât starea de încărcare estimată ține cont de modul real în care este folosită bateria, nu doar de tensiunea momentană. Exactitatea măsurării curentului este de ± 0,4%, respectiv ± 0,01 A cu shunt-ul de 500 A, iar tensiunea este măsurată cu o precizie de ± 0,01 V, adică ± 0,3%. Capacitatea bateriei monitorizate poate fi între 1 și 9999 Ah.

Intrare auxiliară dedicată

Elementul distinctiv al modelului BMV-702 este intrarea auxiliară, care poate fi programată pentru trei roluri: măsurarea tensiunii unei a doua baterii, cum este bateria de pornire a unui vehicul sau ambarcațiune; citirea tensiunii punctului median al unui banc de baterii conectate în serie, utilă pentru depistarea dezechilibrelor; sau măsurarea temperaturii bateriei cu senzorul opțional având codul ASS000100000. Intervalul de tensiune al intrării auxiliare este de 6,5-95 VCC, iar senzorul de temperatură acoperă domeniul -20 până la +50°C.

Alarme, releu programabil și istoric

Se pot configura alarme vizuale și sonore pentru tensiune prea mare, tensiune prea mică și stare de încărcare redusă. Releul programabil, de tip normal deschis (60 V / 1 A), poate comanda echipamente externe la pragurile stabilite. Dispozitivul stochează și date istorice precum cea mai profundă descărcare, descărcarea medie, numărul de cicluri și alarmele de tensiune minimă și maximă, informații utile pentru înțelegerea modului de utilizare a bateriilor.

Conectivitate

Portul VE.Direct permite conectarea la alte echipamente din ecosistemul Victron, precum panourile de control Color Control GX sau Venus GX. Conectivitatea Bluetooth se obține cu dongle-ul VE.Direct Bluetooth Smart, accesoriu opțional care nu este inclus; prin el, parametrii pot fi urmăriți din aplicația VictronConnect, pe smartphone sau tabletă.

Instalare și rezistență

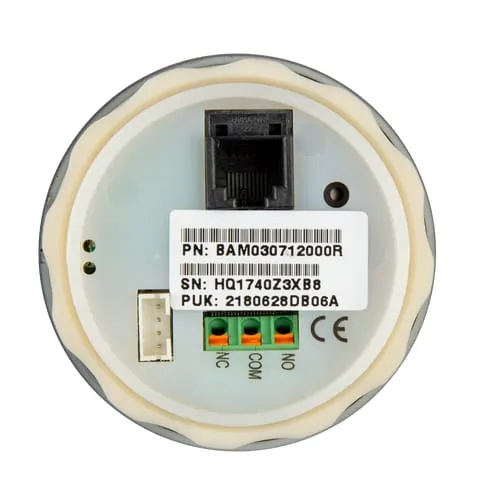

Montajul este de tip încastrat, cu diametru frontal de 63 mm, iar shunt-ul se conectează cu șuruburi M10. Gradul de protecție este IP55, iar temperatura de funcționare admisă se încadrează între -40 și +50°C. Alimentarea se face în intervalul 6,5-95 VCC, cu un consum de curent de maximum 4 mA când iluminarea fundalului este oprită.

Ce include pachetul

Unitatea de afișaj BMV-702, shunt-ul de 500 A / 50 mV, cablul RJ12 UTP de 10 metri, cablul de baterie de 2 metri cu siguranță fuzibilă, rama pătrată și kitul de șuruburi pentru montaj, precum și manualul de utilizare. Produsul beneficiază de 5 ani garanție.

Monitorul este potrivit pentru sisteme solare off-grid și hibride, rulote și autorulote, ambarcațiuni și iahturi, sisteme de backup și UPS, precum și pentru vehicule speciale și aplicații industriale. Urmărirea exactă a ciclurilor de încărcare și descărcare ajută la evitarea descărcării profunde și la prelungirea duratei de viață a bateriilor.
