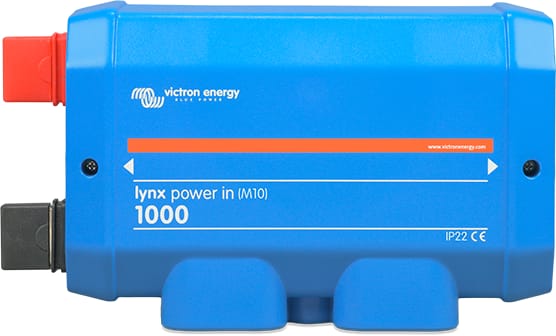

Bară Colectoare DC VICTRON ENERGY Lynx Power In M10

Victron Energy Lynx Power In (M10) (cod producător LYN020102010) este bara colectoare DC modulară care leagă bateriile la sistemul de distribuție Lynx: o bară pozitivă și una negativă, cu 4 conexiuni pentru baterii, consumatori sau încărcătoare și o conexiune de împământare. Nu are locașuri pentru siguranțe, deci fiecare circuit conectat se protejează cu o siguranță externă, comandată separat. Lynx Distributor are în schimb patru conexiuni cu siguranțe, iar Lynx Class-T Power In, două siguranțe Class-T și două conexiuni.

Poate prelua, de exemplu, patru baterii plumb-acid de 12 V în paralel, cu cabluri de aceeași lungime. Se poate folosi și singur, ca bară comună pentru baterie, invertor/încărcător, regulator solar și consumatori DC; mai multe module Lynx Power In legate între ele formează o bară mai lungă, cu mai multe conexiuni. Când sistemul are un Lynx Shunt VE.Can sau un Lynx Smart BMS, bateriile se leagă în partea stângă a sistemului Lynx, iar consumatorii și încărcătoarele în dreapta, pentru calculul corect al stării de încărcare.

• Curent nominal 1000 A continuu, în sisteme de 12, 24 sau 48 V (12 kW, 24 kW, respectiv 48 kW)
• Interval de tensiune 9-60 V c.c.
• Bare din cupru cositorit, secțiune 8 x 30 mm, cu îmbinări M10 între module
• Șuruburile M10 dintre module se strâng la 33 Nm (17 Nm la unitățile cu număr de serie anterior HQ2340XXXX)
• Montaj în orice orientare, cu autocolante incluse pentru montajul cu susul în jos
• Carcasă din ABS, albastră, IP22, 290 x 170 x 80 mm, 2,1 kg
• Funcționare între -40 și +60 °C, umiditate maximă 95%, fără condensare

Prin îmbinările M10 se leagă de celelalte module Lynx M10, inclusiv Lynx Shunt VE.Can și Lynx Smart BMS, comandate separat, dar nu direct de modulele M8. Suma valorilor siguranțelor din toate circuitele nu trebuie să depășească curentul nominal al modulului Lynx cu cel mai mic curent din sistem. Beneficiază de garanția standard Victron Energy de 5 ani.
