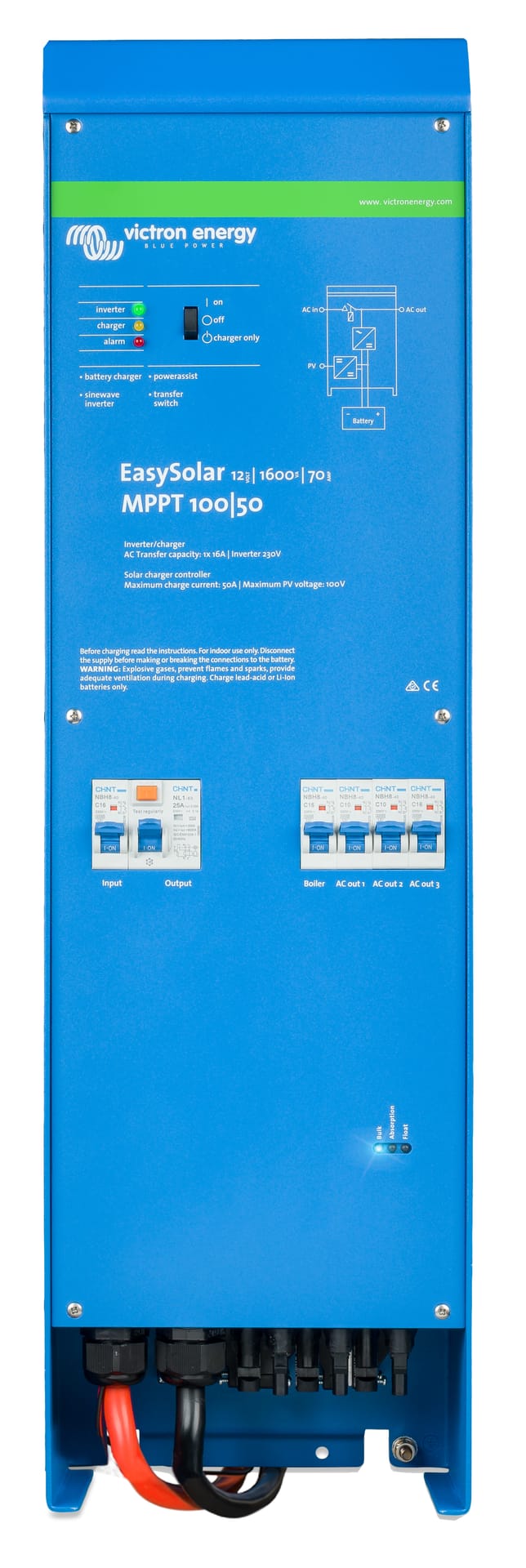

Invertor Încărcător Solar VICTRON ENERGY EasySolar 12V

Victron Energy EasySolar 12 V reunește într-o singură carcasă un controler de încărcare solară MPPT, un invertor cu încărcător integrat și distribuția CA. Fiind o unitate compactă, se instalează ușor și necesită un număr redus de fire față de o configurație cu componente separate.

Performanța invertorului

Invertorul livrează o putere de 1600 VA, cu 1300 W în regim continuu și 1200 W disponibili la o temperatură de 40 °C. Puterea de vârf atinge 3000 W, utilă la pornirea consumatorilor care cer un curent de start mai mare decât cel nominal. Ieșirea are 230 VAC la 50 Hz, eficiența maximă este de 92%, iar consumul în gol este de 8 W.

Încărcarea bateriei

Bateria de 12 V se încarcă cu un curent maxim de 70 A, după un algoritm adaptiv în 4 etape. Tensiunea de încărcare în absorpție este de 14,4 VDC, în flotare 13,8 VDC, iar în regim de stocare 13,2 VDC. Senzorul de temperatură inclus susține compensarea de temperatură de -16 mV/°C. Intervalul de tensiune de intrare CC este de 9,5-17 VDC, iar panourile fotovoltaice se conectează prin cele trei perechi de conectori MC4.

Conexiuni CA

Intrarea CA acceptă tensiuni între 187 și 265 VAC, cu frecvențe de 45-65 Hz, iar conectarea se face prin mufa G-ST18i. Comutatorul de transfer de 16 A trece consumatorii pe sursa CA externă atunci când aceasta este disponibilă și pe invertor când aceasta dispare. Bateria se leagă prin cablurile roșu și negru de 1,5 m.

Protecții și funcții de control

Echipamentul include protecții la scurtcircuit la ieșire, suprasarcină, tensiune de baterie prea mare, tensiune de baterie prea mică, supratemperatură, tensiune CA la ieșirea invertorului și ondulație CC excesivă. Releul programabil comută sarcini de 230 V / 4 A în curent alternativ sau de 4 A până la 35 VDC, respectiv 1 A până la 60 VDC în curent continuu. Comutatorul pornire/oprire de la distanță are trei poziții: pornit, oprit și doar încărcător. Dispozitivul dispune de un port de comunicare VE.Direct.

Construcție și mediu de funcționare

Carcasa de aluminiu, de culoare albastră, are grad de protecție IP21, potrivit pentru montaj în spații acoperite. Intervalul de temperatură de funcționare este de la -20 la 50 °C, iar umiditatea maximă acceptată este de 95%. Consumul propriu este de 10 mA. Produsul este conform standardelor de siguranță EN 60335-1, EN 60335-2-29 și EN 62109.

EasySolar 12 V este potrivit pentru sisteme fotovoltaice autonome, în care energia panourilor încarcă bateria de 12 V, iar invertorul transformă energia stocată în curent alternativ de 230 V pentru consumatori. Soluția integrată reduce numărul de componente și de fire, simplificând instalarea în locații fără acces permanent la rețeaua electrică.
