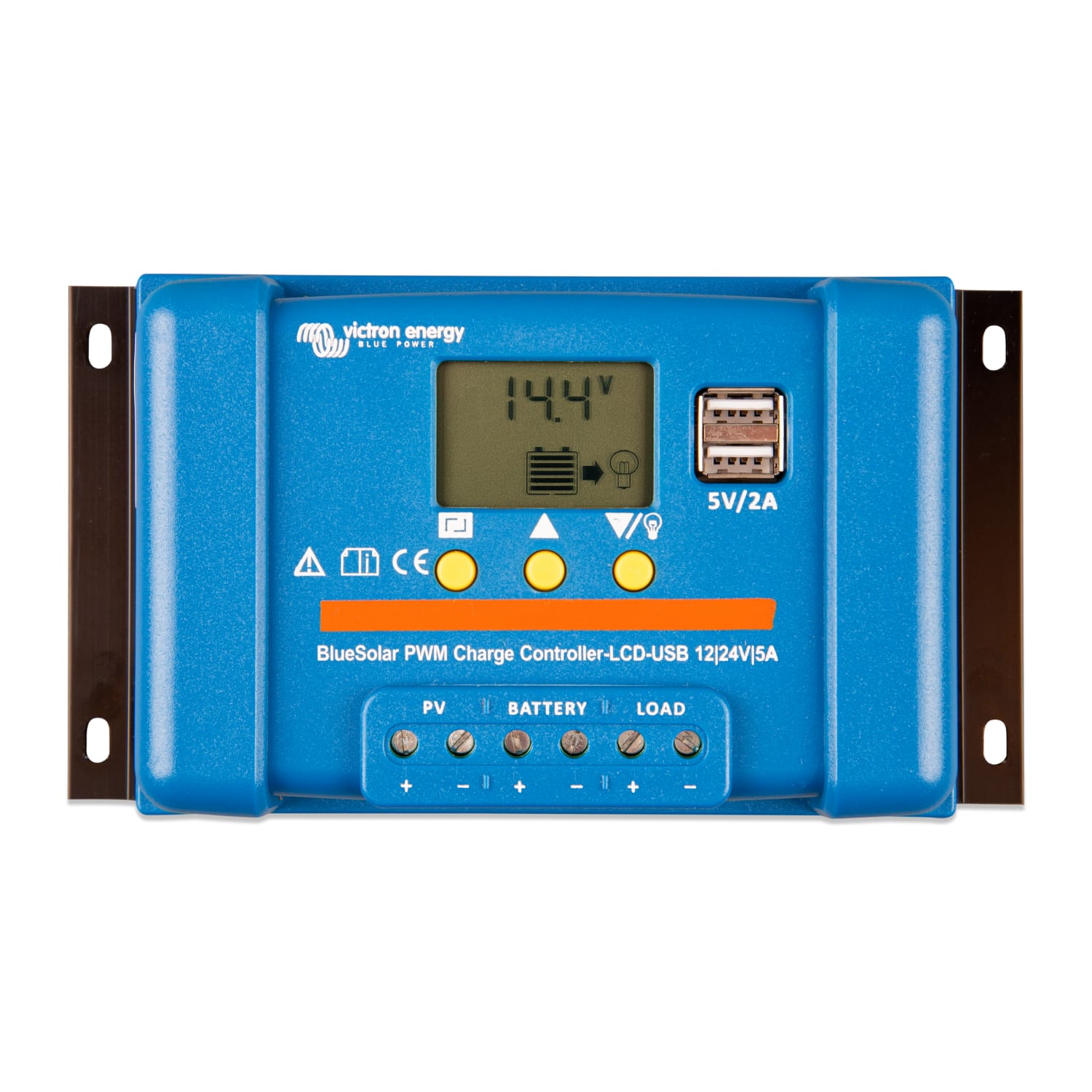

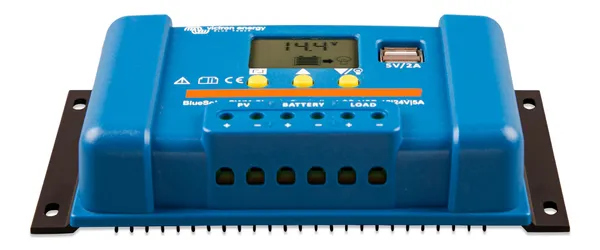

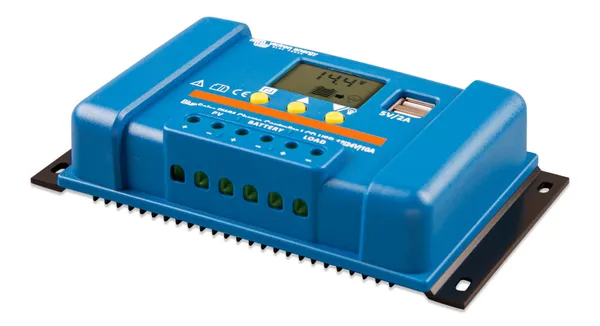

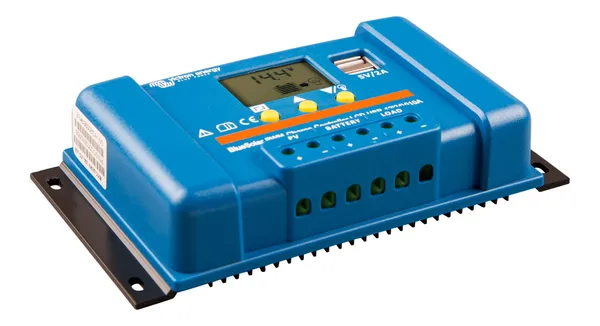

Regulator Solar VICTRON ENERGY BlueSolar PWM-LCD&USB 12/24V 5A

Victron Energy BlueSolar PWM-LCD&USB este un regulator de încărcare PWM destinat sistemelor fotovoltaice cu baterii de 12 V sau 24 V, cu curent nominal de încărcare de 5 A. Dispozitivul gestionează transferul de energie de la panourile solare către baterie și pune la dispoziție o ieșire de sarcină pentru consumatorii conectați direct la regulator.

Încărcarea bateriei în trei etape

Algoritmul de încărcare cuprinde etapele Bulk, Absorption și Float și este complet programabil. Tensiunea de absorbție este de 14,4 V pentru bateriile de 12 V, respectiv 28,8 V pentru cele de 24 V, iar în faza flotantă de menținere tensiunea scade la 13,7 V, respectiv 27,4 V. Încărcarea etapizată duce bateria la capacitate completă, apoi o menține la o tensiune redusă, potrivită pentru pauze lungi între ciclurile de descărcare.

Afișaj, ieșiri USB și ieșire de sarcină

Regulatorul are un afișaj cu cristale lichide pentru citirea datelor de funcționare și două ieșiri USB de 5 volți, la care pot fi conectate telefoane sau alte echipamente cu alimentare USB. Ieșirea de sarcină deconectează consumatorii la tensiune scăzută, protejând bateria de descărcarea excesivă, și permite și deconectare manuală. Aceeași ieșire este protejată împotriva suprasarcinii și a scurtcircuitelor. Funcția de control al iluminării, complet programabilă, permite comandarea unui corp de iluminat conectat la regulator, după un program ales de utilizator.

Protecții incluse

Echipamentul este protejat împotriva conectării cu polaritate inversă a panourilor solare și/sau a bateriei, protecția bateriei fiind asigurată printr-o siguranță. Sunt incluse de asemenea protecția la scurtcircuit la ieșire și protecția la supratemperatură.

Conexiuni și condiții de funcționare

Panourile solare și bateria se conectează prin terminale cu șurub, pentru conductoare de 6 mm² (10 AWG). Consumul propriu al regulatorului este de 10 mA, iar intervalul de temperatură de funcționare se întinde de la -35 la 60 °C, cu o umiditate maximă admisă de 95%. Carcasa, de culoare albastră, are grad de protecție IP20, ceea ce recomandă montajul în spații interioare, ferite de umezeală directă. Regulatorul nu este echipat cu senzor de temperatură și nu realizează compensare de temperatură.

Standarde respectate

Produsul corespunde standardelor de siguranță EN-IEC 60335-1 și EN-IEC 62109-1, precum și standardelor de compatibilitate electromagnetică EN-IEC 61000-6-1, EN-IEC 61000-6-3 și ISO 7637-2.

Cu un curent nominal de 5 A, modelul se adresează instalațiilor fotovoltaice autonome de mici dimensiuni, cu baterii de 12 V sau 24 V: sisteme de iluminat, cabane sau alte aplicații cu consum redus, în care este util un regulator compact, cu afișaj și cu posibilitatea de a încărca direct echipamente USB.
