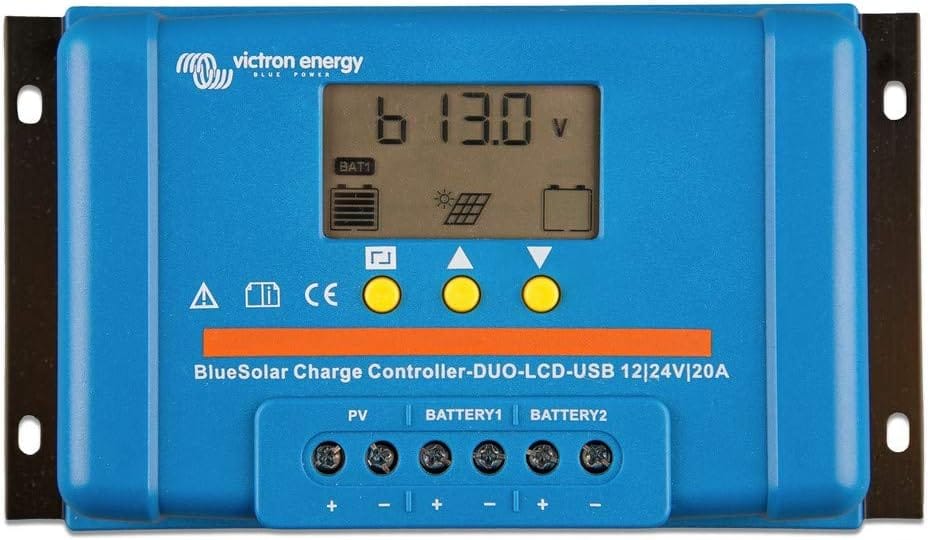

Regulator Solar VICTRON ENERGY BlueSolar PWM DUO-LCD&USB 12/24V-20A

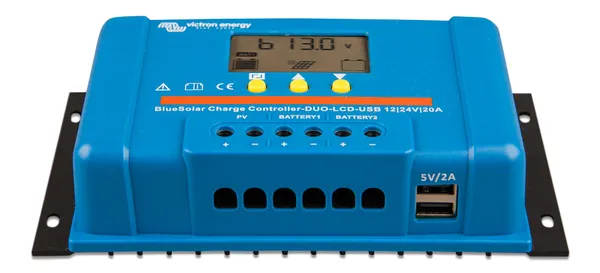

Victron Energy BlueSolar PWM DUO-LCD&USB 12/24V-20A este un regulator de încărcare solar cu tehnologie PWM, destinat sistemelor fotovoltaice autonome de 12 V sau 24 V. Varianta DUO încarcă două baterii separate de la aceleași panouri solare, iar raportul curentului de încărcare dintre cele două baterii este programabil. Curentul nominal de încărcare este de 20 A, iar carcasa este de culoare albastră.

Încărcarea în trei etape

Bateria este încărcată printr-un algoritm cu trei etape, Bulk, Absorption și Float, complet programabil. Tensiunea de absorbție este de 14,4 V pentru sistemele de 12 V, respectiv 28,8 V pentru cele de 24 V, iar tensiunea float este de 13,7 V, respectiv 27,4 V. Senzorul de temperatură extern, inclus, permite compensarea tensiunii de încărcare în funcție de temperatura bateriei, cu -30 mV/°C, respectiv -60 mV/°C cu senzorul instalat, astfel încât încărcarea rămâne corectă și la temperaturi diferite de cea de referință.

Afișaj, USB și ieșirea de sarcină

Regulatorul are un afișaj cu cristale lichide și două ieșiri USB de 5 volți, utile pentru alimentarea sau încărcarea dispozitivelor portabile direct de la sistemul solar. Ieșirea de sarcină deconectează automat consumatorii atunci când tensiunea bateriei scade prea mult și poate fi deconectată și manual, iar protecțiile integrate o apără de suprasarcină și scurtcircuit. Funcția de control al iluminării, complet programabilă, comută automat luminile conform programului setat, utilă în sistemele în care iluminatul funcționează din energia acumulată în timpul zilei.

Protecții, conexiuni și condiții de funcționare

Echipamentul este protejat la conectarea cu polaritate inversă a panourilor solare și a bateriei, protecția bateriei realizându-se prin siguranță, și dispune de protecție la supratemperatură. Conexiunile pentru panouri și pentru baterie se realizează pe terminale cu șurub de 16 mm² (6 AWG). Gradul de protecție este IP20, temperatura de funcționare se încadrează între -35 și 55 °C, umiditatea maximă admisă este de 95%, iar consumul propriu este de 10 mA. Produsul respectă standardul de siguranță EN-IEC 62109-1 și standardele de compatibilitate electromagnetică EN-IEC 61000-6-1, EN-IEC 61000-6-3 și ISO 7637-2.

Regulatorul este potrivit pentru instalații solare autonome de 12 V sau 24 V în care două baterii separate trebuie încărcate de la aceleași panouri, de exemplu atunci când consumatorii sunt grupați pe două bancuri de baterii independente.
