A doua baterie a rulotei: încărcător DC-DC sau panou solar

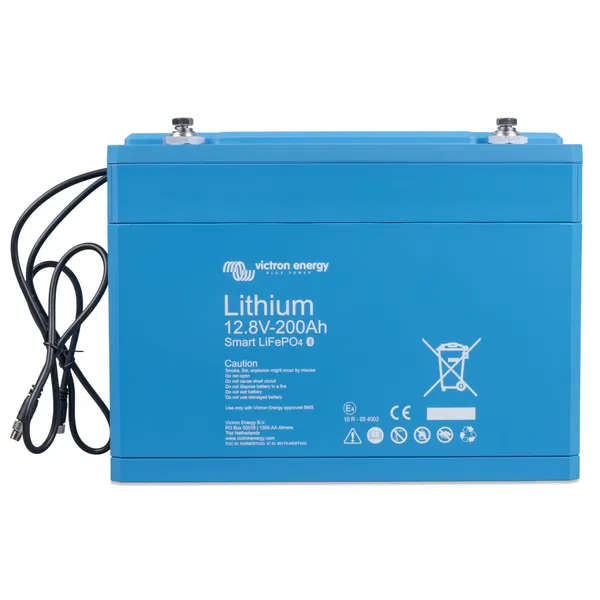

Bateriile din seria Smart nu au BMS intern: cer unul extern, plus semnalele lui de deconectare cablate spre încărcător, regulator și invertor. E o arhitectură bună pentru un sistem mare, dar înseamnă componente în plus.

Frigul e limita reală, nu vara. Încărcarea unei celule LiFePO4 la rece depune litiu metalic pe anod, ireversibil; descărcarea nu are problema asta. Victron dă pentru bateriile sale Smart descărcare de la -20 la +50 °C, dar încărcare abia de la +5 la +50 °C, iar BMS-ul o blochează sub prag. Concret: bateria stă în spațiul locuit, nu în lada exterioară și nici sub podea, sau alegi un model cu încălzire proprie. Altfel, într-o dimineață de martie la 2 grade, sistemul refuză să încarce exact când ai nevoie.

Ce încărcător DC-DC alegi și cum îl legi

Curentul încărcătorului DC-DC se alege după alternator, nu după baterie: sub jumătate din curentul lui nominal, deci 30 A pe alternatorul de 90-150 A al unui van mare și 18-20 A pe unul de 60-70 A.

Prima capcană e în denumirea produsului. Un convertor DC-DC coboară sau urcă tensiunea la o valoare fixă: e făcut să alimenteze consumatori, nu să încarce o baterie. Un încărcător DC-DC are algoritm de încărcare în trepte, profil pe chimia bateriei și detecția motorului pornit. În catalog cele două stau una lângă alta, cu nume aproape identice, iar diferența de literă costă o baterie.

De ce se alege după alternator. Regula jumătății e o practică de instalatori, nu o cifră de producător: peste încărcător mai trage și vehiculul, iar un alternator ținut la curent mare ore în șir se supraîncălzește. Diferența practică între 30 și 18 A: la 30 A pui în baterie circa 400 Wh pe oră de mers, la 18 A circa 250 Wh, adică două ore de condus față de trei ore și un sfert pentru același bilanț.

Izolat sau neizolat. Varianta neizolată e mai ieftină și are randament ceva mai bun, dar cere ca ambele baterii să aibă masă comună pe caroserie, sănătoasă. Cea cu izolație galvanică, adică fără legătură electrică între intrare și ieșire, iartă o masă proastă.

Cum îi spui că motorul merge. Detecția după tensiune, setarea implicită, e exact ce nu funcționează pe un alternator inteligent: pragurile se ating și se pierd aleatoriu. Folosește intrarea de comandă la distanță și alimenteaz-o de la contact sau de la borna D+.

Masa nu se ia de pe borna bateriei de pornire. Multe vehicule recente au pe borna minus un senzor de curent prin care calculatorul estimează starea bateriei, iar un consumator legat sub el îi strică socoteala. Masa se ia de pe un punct de caroserie prevăzut de constructor.

Cablul și siguranțele, pe scurt

Cablul de alimentare se dimensionează pe curentul de intrare al încărcătorului, nu pe cel de ieșire: la un model de 30 A înseamnă circa 40 A, deci 25 mmp pe un traseu de 6 metri. Un încărcător de 30 A livrează peste 430 W la circa 14,4 V, iar de acolo vin cei circa 40 A trași de la alternator.

Traseul până în spatele vehiculului are tipic 6 metri. Cu formula din ghidul de secțiune de cablu și cădere de tensiune, pentru 40 A pe 6 metri și o cădere admisă de 0,5 V, iese 2 x 6 x 40 x 0,021 / 0,5 = 20 mmp, deci 25 mmp. Cu 16 mmp pierzi 0,63 V pe traseu.

Restul e scurt: cablu auto multifilar, nu conductor rigid de instalații civile, fiindcă vehiculul vibrează; papuci sertizați; o siguranță pe fiecare cablu pozitiv, la 15-20 cm de sursa lui. Siguranța protejează cablul, nu aparatul, iar la un încărcător 12/12 cea de la intrare e mai mare decât cea de la ieșire. Vezi categoria de protecții și izolatoare de baterii.

Panouri pe acoperiș: rigide pe colțare sau flexibile lipite

Pe o rulotă, sistemul fotovoltaic se face implicit din panouri rigide prinse pe colțare, cu 3-5 cm liberi dedesubt: un panou flexibil lipit direct pe tablă pierde circa 10 puncte procentuale de putere vara și ani din durata de viață.

Panourile flexibile sunt tentante: cântăresc 2-3 kg la fiecare 100 W, față de 6-7 kg la unul rigid cu sticlă, nu găuresc acoperișul și nu adaugă cei 4-8 cm ai unui montaj pe colțare. Problema apare când se lipesc direct pe tablă, fără spațiu dedesubt.

Un panou ventilat lucrează vara pe la 50-60 de grade, unul lipit pe tabla încinsă poate depăși 80. Cu un coeficient de temperatură tipic de 0,35 la sută pe grad: la 55 de grade pierzi în jur de 10 la sută din puterea de pe etichetă, la 85 de grade în jur de 21 la sută. Panoul flexibil supraîncălzit produce deci cu circa 10 puncte procentuale mai puțin, nu cu jumătate, cum se scrie adesea.

Diferența mare nu e la randament, ci la durata de viață: ciclurile termice delaminează straturile de polimer, iar microfisurile din celule duc la puncte fierbinți. Se vede în garanție: 25 de ani de performanță la panourile rigide, mult mai puțin la cele flexibile.

Colțarele se fixează cu adeziv structural, fără găuri inutile în acoperiș. Două panouri de 12 V de circa 185 Wp înseamnă 370 Wp, vârful a ce încape rezonabil pe un van, alături de trapă și antenă. Vezi gama de panouri fotovoltaice.

Pe un acoperiș unde fiecare centimetru pătrat contează, regulatorul MPPT, cel care urmărește permanent punctul de putere maximă al panoului, nu e opțional. Dimensionarea e simplă: 370 Wp pe un banc de 12 V cer circa 27 A, deci un regulator de 30 A. Un SmartSolar 100/30 e dat de producător pentru 440 W la 12 V și 100 V maxim la intrare. Serie sau paralel și de ce PWM nu are ce căuta aici sunt în ghidul despre regulatoare MPPT și PWM.

Invertorul: undă pură, putere reală și consumul în gol

Într-o rulotă, invertorul se alege cu undă sinusoidală pură, se dimensionează pe curentul cerut bateriei, nu pe energia consumată, și se ține pe modul de economie când nu îl folosești. Prima regulă e deci forma de undă: sinusoidală pură, adică identică cu cea din priza de acasă, nu „sinusoidă aproximată". Motoarele mici și încărcătoarele de unelte suportă prost unda în trepte. Selecția e la invertoare cu sinus pur.

A doua regulă e că problema nu e energia, ci curentul. O cafea la un espressor de 1.200 W durează două minute și consumă 40 Wh, adică nimic din bilanțul zilei. Dar în acele două minute invertorul trage din bateria de 12 V circa 110 A. Verifică în fișa bateriei curentul maxim continuu de descărcare: la multe modele de 100 Ah e chiar în jur de 100 A, deci BMS-ul taie exact atunci. Un ibric de 2.000 W cere aproape 180 A și e în afara discuției pe un banc de 12 V.

A treia regulă e cea uitată: consumul propriu. Un invertor de 1.000-1.200 VA consumă 8-12 W doar pentru că e pornit, adică 200-290 Wh dacă îl lași aprins toată ziua, un sfert din bilanțul zilnic. Pornește-i modul de economie, care îl trece în așteptare până apare un consumator.

Priza de campare și încărcătorul de mal

Stâlpul din camping e a treia sursă de energie, ignorată de multe calcule: prizele de campare sunt limitate tipic la 4, 6, 10 sau 16 A, adică între circa 900 și 3.600 W pentru tot vehiculul. Încărcătorul de mal, cel alimentat de la rețeaua de 230 V a campingului, trage la 50 A și 12 V în jur de 800 W din priză, sub 4 A, deci încape oriunde.

Aici își arată sensul un aparat combinat, invertor și încărcător într-o carcasă, cu releu de transfer: îi setezi limita de curent de intrare, ca să nu arunce siguranța stâlpului, iar când consumul depășește ce dă priza, completează din baterie. Un invertor separat plus un încărcător separat costă mai puțin, dar fără comutare automată și fără limitarea curentului.

Trei configurații care funcționează

Curentul încărcătorului DC-DC și capacitatea bancului se scalează după cât stai pe loc.

Weekend, van mic, alternator de 60-70 A. Încărcător DC-DC de 18-20 A, LiFePO4 de 100 Ah, panou pliabil de 100-150 W scos pe iarbă la campare, regulator MPPT mic. La 340 Wh pe zi ai trei zile din baterie și încă una și jumătate din fiecare oră și jumătate de mers, fără găuri în acoperiș.

Sezon lung, camper de familie. Încărcător DC-DC de 30 A, 160-200 Ah de LiFePO4, 370 Wp pe acoperiș cu regulator de 30 A, invertor de 1.200 VA cu undă pură. Acoperă vara fără să pornești motorul și lasă marjă pentru două zile înnorate.

Vanlife tot anul. Aceeași bază, plus aparat combinat cu încărcător de mal, monitor de baterie cu șunt, fiindcă la LiFePO4 voltmetrul nu îți spune nimic despre cât mai ai, și bateria montată în interiorul încălzit. Iarna contribuția panourilor scade sub un sfert din bilanț, deci planul realist e DC-DC plus priză, nu soare. Pentru un sistem fix, la cabană, logica e alta: vezi ghidul de calcul al unui sistem fotovoltaic off grid.

Checklist înainte de comandă

Șase lucruri se verifică pe fișele tehnice înainte de a plăti sistemul.

1. Scrie „încărcător DC-DC" pe fișă, nu „convertor DC-DC", cu profil de încărcare pe chimia bateriei.

2. Curentul încărcătorului sub jumătate din cel al alternatorului, cu tot cu consumul vehiculului.

3. Intrare de comandă la distanță, cablată la contact sau la D+, nu detecție după tensiune.

4. Secțiunea cablului calculată pe curentul de intrare, cu siguranță la 15-20 cm de fiecare bornă plus.

5. Intervalul de temperatură la încărcare al bateriei și unde o montezi ca să îl respecți.

6. Curentul maxim continuu de descărcare al bateriei, comparat cu ce cere invertorul la maxim.

Greșeli care se plătesc

Șapte greșeli explică majoritatea sistemelor de rulotă care nu țin cât ar trebui.

• Releu de separare pe un vehicul cu alternator inteligent. Bateria de servicii nu se încarcă niciodată complet, iar tu dai vina pe ea.

• Cablu dimensionat pe curentul de ieșire. Un încărcător de 30 A cere circa 40 A la intrare.

• Baterie de litiu în lada exterioară. Sub +5 °C nu se mai încarcă, exact în sezonul cu cea mai mică producție solară.

• Invertorul lăsat pornit non-stop. 8-12 W constant înseamnă un sfert din bilanțul zilnic consumat degeaba.

• Masa luată de pe borna minus a bateriei de pornire, sub senzorul de curent al vehiculului.

• Panou flexibil lipit pe tablă, fără ventilație. Pierzi circa 10 puncte procentuale vara și ani din durata de viață.

• Litiu nou în paralel cu un AGM vechi. Tensiunile de repaus diferă, curentul circulă permanent și le uzează pe amândouă.

Pe scurt

• Pe orice vehicul cu alternator inteligent, bateria de servicii se încarcă prin încărcător DC-DC, nu prin releu: el limitează curentul cerut alternatorului și dă profilul corect pentru litiu.

• Nu alegi între DC-DC și panouri, alegi ordinea: întâi DC-DC-ul, fiindcă îl controlezi, apoi panourile, după cât stai pe loc.

• Cifre de plecare: circa 400 Wh pe oră de mers la 30 A, 1,2-1,6 kWh pe zi vara de la 370 Wp și sub 400 Wh în decembrie.

• Bilanțul de vară e în jur de 800 Wh pe zi, adică 63 Ah la 12,8 V; 100 Ah de LiFePO4 țin puțin peste o zi, 200 Ah circa două zile și jumătate.

• Curentul încărcătorului se alege după alternator, iar cablul se dimensionează pe curentul de intrare; bateria stă în spațiul încălzit, fiindcă Victron blochează încărcarea sub +5 °C.

• La invertor contează unda pură, curentul cerut bateriei la putere maximă și consumul în gol.
